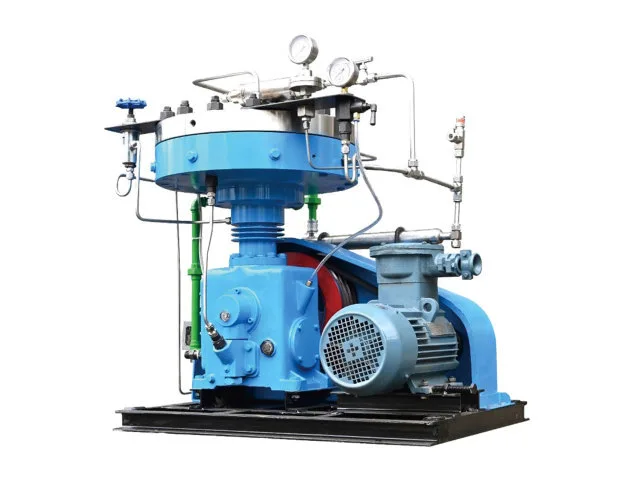

Z-Membrankompressor

Der Z-Membrankompressor verwendet eine flexible Membran, um die Gaskammer von den hydraulischen und mechanischen Abschnitten des Kompressors zu trennen. Während des Betriebs bewegt sich die Membran mit dem Hydrauliköl, um das Volumen der Gaskammer zu verändern und den Saug- und Kompressionszyklus abzuschließen. Da das komprimierte Gas vom Schmieröl getrennt bleibt, eignet sich der Gasweg für Anwendungen, bei denen Gasreinheit, kontrollierte Abdichtung oder besondere Gaskompatibilität wichtig sind. Die Z-förmige Anordnung und die einstufige Konfiguration bieten eine praktische Geräteplattform für diese Kompressionsaufgaben.

Ölfreier Gasweg

Bei der Membrankompression hängt die Gasreinheit weitgehend davon ab, dass die Gaskammer vom Schmiersystem getrennt bleibt. Die Membran bildet die Arbeitsbarriere zwischen dem Druckgas und dem Hydrauliköl, sodass im Normalbetrieb kein Schmieröl in die Gaskammer gelangt.

Durch diese Anordnung eignet sich der Z-Membrankompressor für Gase, bei denen Ölverschleppung oder Kontakt mit Schmiermedien die nachgeschalteten Geräte, die Produktqualität oder die Prozessbedingungen beeinträchtigen könnten. Dies ist insbesondere für hochreine und Spezialgassysteme relevant.

Dichtung für Spezialgasanwendungen

Die geschlossene Gaskammer und die Membrantrennung bieten einen kontrollierten Kompressionsweg für Gase, die eine sorgfältige Handhabung erfordern. Konfigurationen der Z-Serie können für Inertgase sowie ausgewählte brennbare, explosive, giftige und andere Spezialgase verwendet werden, vorbehaltlich der erforderlichen Material- und Betriebszustandsüberprüfung.

Kühlung und Dauerbetrieb

Der Z-Membrankompressor nutzt eine zirkulierende Wasserkühlung, um die Betriebstemperatur während der Gaskomprimierung zu steuern. Der Kühlbedarf hängt vom Gas, dem Druckverhältnis, der Durchflussrate und den Betriebsbedingungen ab. Daher sollte die endgültige Kühlkonfiguration an das ausgewählte Modell und die Prozessaufgabe angepasst werden.

Die verfügbaren Modelle arbeiten je nach Konfiguration mit ca. 400–420 U/min. Die Leistungswerte reichen von 3 kW für kompakte Geräte mit geringem Durchfluss bis 30 kW für Modelle mit höherem Durchfluss in der aktuellen Z-Serie.

Technische Parameter

Typische industrielle Anwendungen

Der Z-Membrankompressor kann für verschiedene Gaskompressionsaufgaben konfiguriert werden in:

· Hochreine Gasversorgungssysteme

· Umgang mit Spezial- und Edelgasen

· Chemische und petrochemische Prozesse

· Wasserstoff und andere energiebezogene Gassysteme

· Labor- und Prüfgeräte für Gase

· Gasfüll- und Rückgewinnungssysteme

· Inertgaskompression

· Ausgewählte Anwendungen für brennbare oder explosive Gase

· Umgang mit giftigen oder anderweitig gefährlichen Gasen

· Hochdruck-Gasaufbereitungssysteme

Die tatsächliche Kompressorkonfiguration hängt von den Gaseigenschaften, den Druckbedingungen, dem erforderlichen Durchfluss und den Betriebsanforderungen vor Ort ab.

Technische Konfiguration

FAQ

1. Welche Gase kann ein Z-Membrankompressor verarbeiten?

Die Z-Serie kann für hochreine, inerte, brennbare und explosive, giftige und andere Spezialgase konfiguriert werden. Vor der Auswahl des Kompressors sollten die Gaszusammensetzung und die Betriebsbedingungen überprüft werden.

2. Kommt das komprimierte Gas mit Schmieröl in Kontakt?

Nein. Die Membran trennt die Gaskammer vom Hydraulik- und Schmierbereich und verhindert so den normalen direkten Kontakt zwischen dem Druckgas und dem Schmieröl.

3. Wie hoch ist der maximale Ausgangsdruck, der bei den aufgeführten Modellen der Z-Serie verfügbar ist?

Unter den gelieferten Modellen hat GZ-1.1/21-270 einen Ausgangsdruck von 27 MPa(G). Der anwendbare Druck hängt vom ausgewählten Modell, der Einlassbedingung und dem erforderlichen Durchfluss ab.

4. Ist die Z-Serie für hochreines Gas geeignet?

Ja. Die membranisolierte Gaskammer hält das komprimierte Gas vom Schmiersystem getrennt, wodurch der Kompressor für viele Anwendungen mit hochreinen Gasen geeignet ist.

5. Welche Informationen benötigt Jinding für ein Angebot?

Jinding benötigt den Einlassdruck und die Einlasstemperatur, den Auslassdruck, die erforderliche Durchflussrate, die Gaszusammensetzung, die Betriebsanforderungen und für Spezialgase relevante Daten zu physikalischen und chemischen Eigenschaften.

6. Wie wähle ich zwischen verschiedenen Modellen der Z-Serie?

Das Modell sollte entsprechend der Kombination aus Gasart, Eingangsdruck, Ausgangsdruck, Durchflussrate und Betriebsbedingungen ausgewählt werden. Nach Prüfung der vollständigen Prozessdaten kann Jinding die entsprechende Konfiguration empfehlen.
