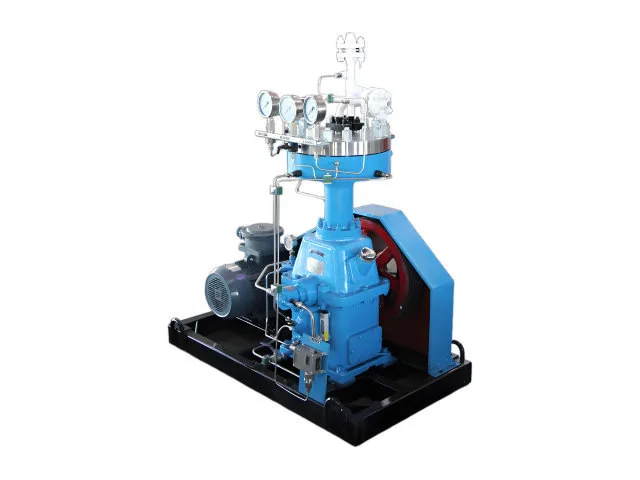

GZ1 Membrankompressor

Eine Membran trennt die Kompressionskammer vom Hydraulik- und Schmiersystem im GZ1-Membrankompressor. Gas wird durch die Bewegung der Membran komprimiert und nicht durch einen Kolben, der direkt in der Gaskammer arbeitet, wodurch Öl aus dem Gasweg ferngehalten wird. Als einstufiger Kompressor ist der GZ1 in Konfigurationen erhältlich, die von Hochdruckanwendungen mit geringem Durchfluss bis hin zu Anwendungen mit höherem Durchfluss und moderaten Druckverhältnissen reichen. Die Auswahl basiert auf der tatsächlichen Kombination aus Gasdurchfluss, Saugdruck, Abgasdruck, Temperatur und Gaseigenschaften.

Produktmodell und Hauptparameter

Welche Gaskompressionsprobleme kann GZ1 lösen?

Verhinderung des Ölkontakts mit dem komprimierten Gas

Bei hochreinen Gassystemen kann die Aufrechterhaltung der Gasreinheit wichtiger sein als nur das Erreichen des erforderlichen Austrittsdrucks. Der GZ1 verwendet eine Membran, um die Gaskammer vom Hydraulik- und Schmierbereich zu trennen. Das komprimierte Gas verbleibt daher auf der Gasseite der Membran, anstatt durch eine ölgeschmierte Kompressionskammer zu strömen.

Diese Konfiguration ist nützlich, wenn eine Ölverschleppung die Gasqualität, die nachgeschaltete Ausrüstung oder den Prozess selbst beeinträchtigen könnte.

Hoher Druck bei relativ geringem Gasfluss

Einige Gassysteme erfordern einen erheblichen Druckanstieg, ohne dass ein großer Gasdurchsatz erforderlich ist. GZ1-Konfigurationen decken diese Art von Einsatz ab, einschließlich Modellen wie GZ1-3/10–160, GZ1-5/13–200 und GZ1-20/10–500.

Der GZ1-20/10–500 beispielsweise ist für 20 Nm³/h bei 1 MPa Saugdruck und 49 MPa Abgasdruck spezifiziert. Die Modellauswahl hängt immer noch von den tatsächlichen Gaseigenschaften und Betriebsbedingungen ab.

Anpassung an unterschiedliche Vordruckbedingungen

Die GZ1-Reihe ist nicht auf die Ansaugung bei atmosphärischem Druck beschränkt. Zu den verfügbaren Modellen gehören Eingangsdrücke von Niederdruckbedingungen bis hin zu stark unter Druck stehenden Gasquellen, einschließlich Konfigurationen mit 1,0, 1,3, 3,0, 5,0, 13,0 und 14,0 MPa.

Dies gibt Ingenieuren mehr Möglichkeiten bei der Integration des Kompressors in eine vorhandene Gasversorgung, einen Lagerbehälter oder eine Prozessleitung.

Umgang mit besonderen und gefährlichen Gasen

Hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Sondergase erfordern entsprechende Dichtungen, Materialien und Betriebskontrollen. Das Membrankompressionsprinzip sorgt für eine geschlossene Gaskammer und trennt das Gas vom Schmiersystem.

Bei speziellen Medien müssen die Gaszusammensetzung sowie die physikalischen und chemischen Eigenschaften überprüft werden, bevor die Kompressorkonfiguration bestätigt wird. Materialverträglichkeit und Betriebsbedingungen sind Teil des Auswahlprozesses.

Auswahl eines Kompressors rund um den eigentlichen Prozess

Ein Kompressormodell kann nicht allein anhand der Durchflussrate genau ausgewählt werden. Zwei Systeme mit demselben Gasfluss können völlig unterschiedliche Kompressorkonfigurationen erfordern, wenn sich ihr Ansaugdruck, Auslassdruck, ihre Gaszusammensetzung oder ihre Betriebstemperatur unterscheiden.

Jinding kann die vollständigen Betriebsdaten auswerten und basierend auf den erforderlichen Gasfluss- und Druckbedingungen eine geeignete GZ1-Konfiguration empfehlen.

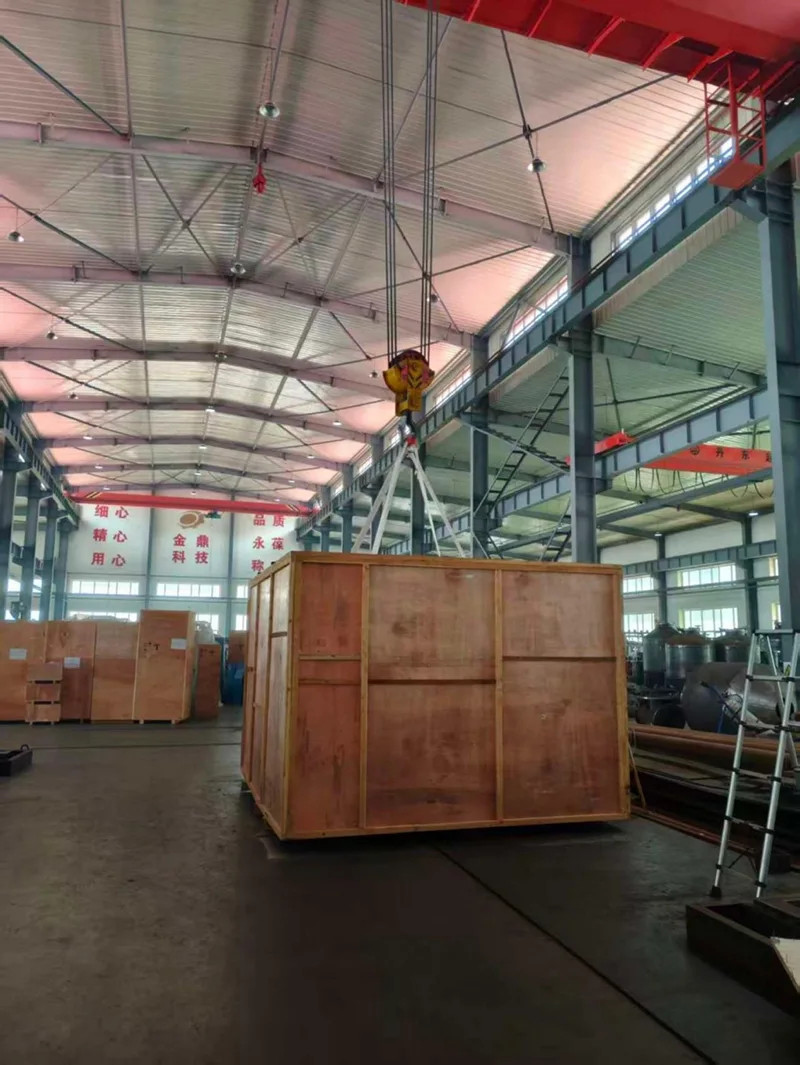

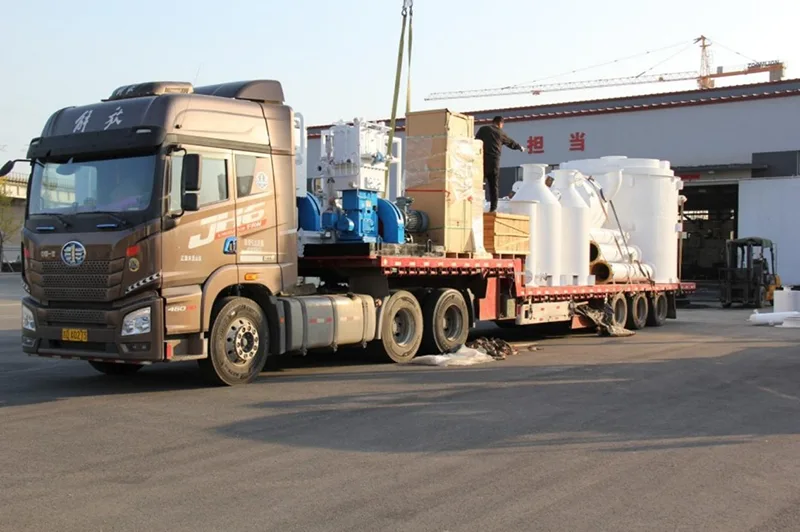

Verpackung, Verladung und Lieferung

Jinding kümmert sich um die Vorbereitung und Lieferung von Membrankompressoren entsprechend der Gerätekonfiguration und den Transportanforderungen. Vor dem Versand wird der Kompressor für die Verladung vorbereitet und die Geräteanordnung anhand der Versandanforderungen überprüft.

Für größere Industriekompressoreinheiten erfordern Beladung und Transport geeignete Hebevorrichtungen und eine sichere Positionierung während des Transports. Der Lieferprozess kann je nach Geräteabmessungen, Zielort und Kundenanforderungen koordiniert werden.

FAQ

1. Welche Gase kann der Membrankompressor GZ1 komprimieren?

GZ1-Konfigurationen können für hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Spezialgase verwendet werden. Vor der Auswahl der Materialien und der Kompressorkonfiguration muss die tatsächliche Gaszusammensetzung überprüft werden.

2. Wie hoch ist der maximale Abgasdruck der GZ1-Serie?

Unter den gelieferten Modellen erreicht GZ1-20/10–500 einen Abgasdruck von 49 MPa. Andere Modelle decken andere Druckbereiche ab, daher sollte das passende Modell entsprechend den erforderlichen Durchfluss- und Einlassbedingungen ausgewählt werden.

3. Kann GZ1 hochreine Gase ohne Ölverunreinigung komprimieren?

Die Membran trennt die Gaskammer vom Hydraulik- und Schmierbereich, sodass das Druckgas normalerweise nicht in direkten Kontakt mit Schmieröl kommt. Dadurch eignet sich die Konfiguration für viele Anwendungen mit hochreinen Gasen.

4. Kann GZ1 für brennbare oder giftige Gase verwendet werden?

Ja, die GZ1-Serie kann für ausgewählte Anwendungen mit brennbaren, explosiven und giftigen Gasen konfiguriert werden. Da die Gaseigenschaften erheblich variieren, sollten vor der Auswahl die Gaszusammensetzung, der Betriebsdruck, die Temperatur sowie relevante physikalische und chemische Daten angegeben werden.

5. Wie wähle ich das richtige GZ1-Modell aus?

Beginnen Sie mit der erforderlichen Durchflussmenge, dem Ansaugdruck und dem Auslassdruck. Gaszusammensetzung, Einlasstemperatur und Betriebsanforderungen sind ebenfalls wichtig. Jinding kann diese Bedingungen dann mit den verfügbaren GZ1-Konfigurationen abgleichen.

6. Welche Informationen sollte ich bei der Anforderung eines GZ1-Angebots angeben?

Bitte geben Sie den Eingangsdruck und die Temperatur, den erforderlichen Abgasdruck, den Volumenstrom, das komprimierte Medium und die Betriebsanforderungen an. Geben Sie für Spezialgase die Gaszusammensetzung und die relevanten physikalischen und chemischen Eigenschaften an, damit die Kompressorkonfiguration ordnungsgemäß bewertet werden kann.
