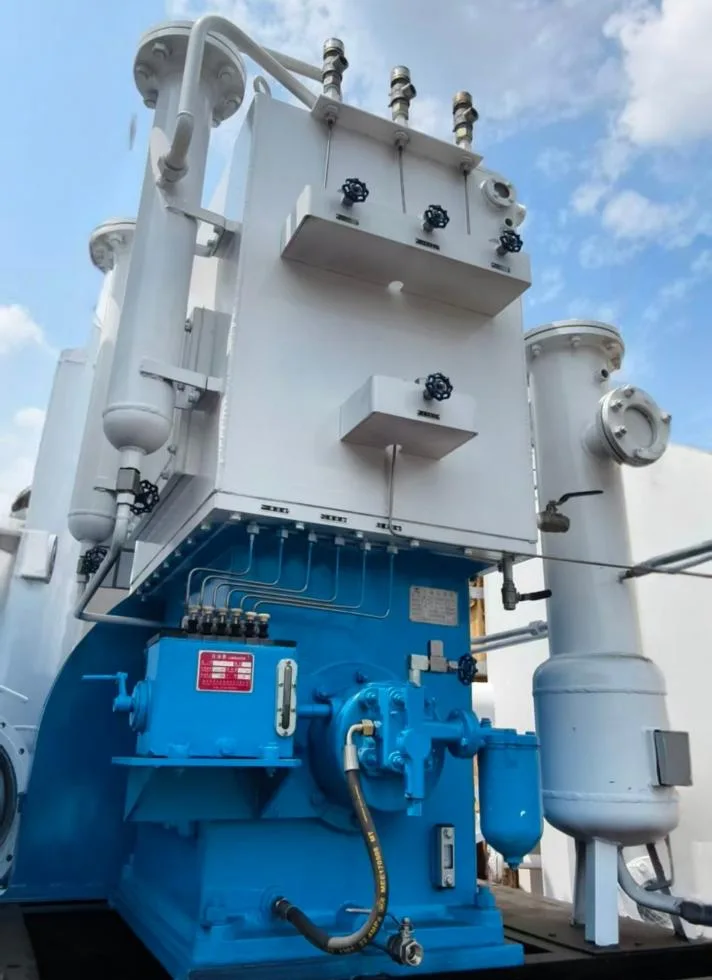

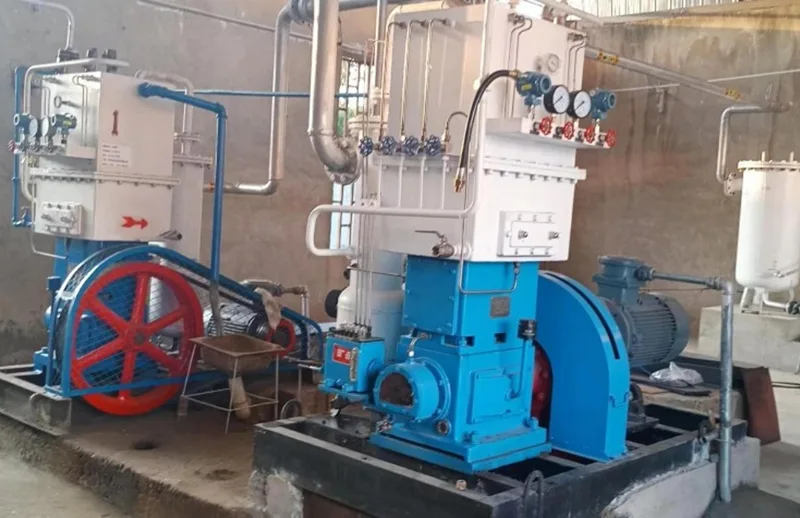

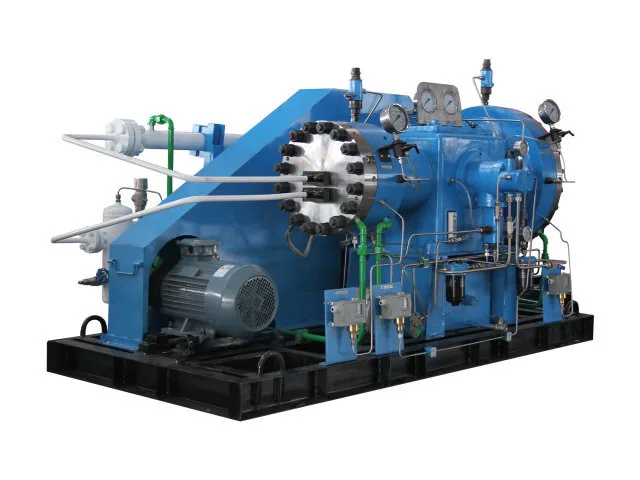

GD2-Membrankompressor

Der Jinding GD2-Membrankompressor ist für Gaskompressionsanwendungen konzipiert, bei denen Gaseigenschaften, Reinheitsanforderungen, Förderdruck und Durchflussrate die Auswahl der Ausrüstung beeinflussen. Bei Spezial- und Industriegasen müssen Faktoren wie Leckagekontrolle, Entflammbarkeit, Toxizität und Materialverträglichkeit bei der Bestimmung der geeigneten Kompressorkonfiguration berücksichtigt werden.

Die GD2-Serie verwendet eine flexible Metallmembran, um das Prozessgas vom hydraulischen Antriebssystem zu trennen. Wenn sich die Membran bewegt, ändert sich das Volumen der Kompressionskammer, wodurch das Gas angesaugt und komprimiert wird, bevor es austritt. Diese Konstruktion verhindert den direkten Kontakt zwischen dem Prozessgas und dem Schmieröl, wodurch der Kompressor für Anwendungen geeignet ist, die eine Kontrolle der Gasreinheit und eine wirksame Eindämmung erfordern.

Technische Spezifikationen

Kernvorteile

1. Ölfreie Gaskompression:

Das wichtigste Merkmal eines Membrankompressors ist die Trennung zwischen Prozessgas und Schmiersystem. Beim GD2-Membrankompressor isoliert die Membran die Gaskompressionskammer vom hydraulischen Antriebsabschnitt, sodass das Prozessgas während der Komprimierung nicht direkt mit dem Schmieröl in Kontakt kommt.

2. Hochdruckfähigkeit:

Der GD2 ist für Anwendungen konzipiert, die eine Druckerhöhung und Hochdruckgaskompression erfordern. Abhängig vom gewählten Modell und der Anwendung können repräsentative Konfigurationen Förderdrücke von bis zu 15,7 MPa erreichen.

3. Zuverlässige Gasabdichtung:

Gasaustritt ist ein wichtiger Gesichtspunkt beim Umgang mit giftigen, brennbaren, explosiven oder wertvollen Gasen. Die Membran sorgt für eine abgedichtete Trennung zwischen dem Prozessgas und dem Antriebssystem und bietet eine Kompressionsstruktur, die für Anwendungen geeignet ist, bei denen Gaseindämmung und Leckagekontrolle wichtig sind.

4.Geeignet für mehrere Spezialgasarten:

Unser Membrankompressor kann für eine Vielzahl von Industrie- und Spezialgasen konfiguriert werden. Materialauswahl und Kompressorkonfiguration können anhand der Gaseigenschaften bewertet werden, einschließlich Reinheit, Toxizität, Entflammbarkeit, Explosivität und chemischer Verträglichkeit.

5.Flexible Druck- und Durchflussanpassung:

Unterschiedliche Industrieprojekte erfordern unterschiedliche Kombinationen von Druck und Kapazität. Der GD2 umfasst Konfigurationen von etwa 10 bis 72 Nm³/h, sodass Jinding den Kompressor besser an die tatsächliche Gaskompressionsaufgabe anpassen kann, anstatt ein unnötig überdimensioniertes System zu verwenden.

Für wen ist das Produkt konzipiert?

Der GD2-Membrankompressor ist für Industriegasanwendungen konzipiert, die eine kontrollierte Kompression, zuverlässige Gaseindämmung und Trennung zwischen dem Prozessgas und dem hydraulischen Antriebssystem erfordern.

Zu den typischen Anwendungen gehören die Produktion und Verteilung von Industriegasen, das Befüllen und Befüllen von Gasflaschen, die Handhabung von Spezialgasen sowie chemische oder petrochemische Prozesse, bei denen Gasreinheit und Dichtleistung wichtig sind.

Es eignet sich auch für Forschungseinrichtungen, Labore und Geräteintegratoren, die eine Gaskompression innerhalb definierter Druck-, Durchfluss- und Betriebsparameter benötigen.

Bei Anwendungen mit brennbaren, explosiven oder giftigen Gasen sollten im Rahmen der technischen Beratung die Gaszusammensetzung, der erforderliche Förderdruck, die Durchflussrate und die Betriebsbedingungen angegeben werden. Diese Details helfen Jinding bei der Bewertung der geeigneten Materialien, Dichtungsanordnungen und Kompressorkonfiguration.

Qualitätssicherung und Fertigungskontrolle

Jinding Technology wurde 1995 gegründet und ist auf Industriekompressoren und Gasgeräte spezialisiert. Der Produktionsstandort in Dandong, China, umfasst Bearbeitung, Schweißen, Montage, Prüfung und technischen Support.

Die Anlage ist mit mehr als 100 Bearbeitungs- und Prüfgeräten ausgestattet, die die Komponentenfertigung, Präzisionsbearbeitung und Kompressormontage unterstützen.

Bei Membrankompressorprojekten berücksichtigt die technische Bewertung das Gasmedium, die Druckanforderungen, die Durchflussrate und die Betriebsbedingungen, um vor der Produktion eine geeignete Gerätekonfiguration zu bestimmen.

Die Managementsysteme von Jinding umfassen Qualität, Umweltschutz, Arbeitssicherheit und Gesundheitsschutz sowie Informationssicherheit. Das Unternehmen verfügt über die Zertifizierungen ISO 9001, ISO 14001, ISO 45001 und ISO 27001 sowie die CE-Zertifizierung.

Bei Membrankompressoren hängt die Zuverlässigkeit der Ausrüstung nicht nur von der Endkontrolle ab. Materialkompatibilität, Bearbeitungsgenauigkeit, Membranmontage, Dichtungsleistung und entsprechende Prüfungen sind wichtige Aspekte bei der Herstellung von Geräten für bestimmte Gaskompressionsaufgaben.

FAQ

1. Welche Gase kann der GD2-Membrankompressor komprimieren?

Es kann für hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Spezialgase konfiguriert werden. Die endgültige Konfiguration sollte entsprechend der tatsächlichen Gaszusammensetzung und den Betriebsanforderungen bestimmt werden.

2. Wie hoch ist der maximale Förderdruck?

Repräsentative GD2-Modelle können Förderdrücke von bis zu 15,7 MPa liefern. Der verfügbare Förderdruck hängt vom gewählten Modell, dem Eingangsdruck, dem Gasmedium und der erforderlichen Durchflussrate ab.

3. Welcher Durchflussbereich ist verfügbar?

Die aufgeführten GD2-Modelle bieten Nennvolumenströme im Bereich von 10 bis 72 Nm³/h. Wenn Ihr Projekt eine andere Durchflussrate erfordert, kann Jinding die Betriebsbedingungen bewerten und eine geeignete Kompressorkonfiguration empfehlen.

4. Kommt das komprimierte Gas mit Schmieröl in Kontakt?

In der Kompressionskammer kommt es zu keinem direkten Kontakt zwischen Prozessgas und Schmieröl. Die Membran trennt das Prozessgas vom hydraulischen Antriebs- und Schmiersystem.

5. Kann das Produkt zum Befüllen von Flaschen verwendet werden?

Ja. Abhängig vom Gasmedium und dem erforderlichen Fülldruck kann der GD2 für Gasdruckerhöhungs-, Transfer- und Flaschenfüllanwendungen eingesetzt werden. Für die technische Auswahl sollten der erforderliche Eingangsdruck, Ausgangsdruck und die Durchflussmenge angegeben werden.

6. Welche Informationen sind für die Auswahl eines Membrankompressors erforderlich?

Für eine genaue Empfehlung geben Sie bitte das komprimierte Gas, die Gaszusammensetzung oder -reinheit, den Eingangsdruck, den erforderlichen Ausgangsdruck und die erforderliche Durchflussrate an. Informationen zu Betriebsstunden, Kühlbedingungen, Installationsumgebung und elektrischen Anforderungen können ebenfalls dabei helfen, die geeignete Kompressorkonfiguration zu bestimmen.
