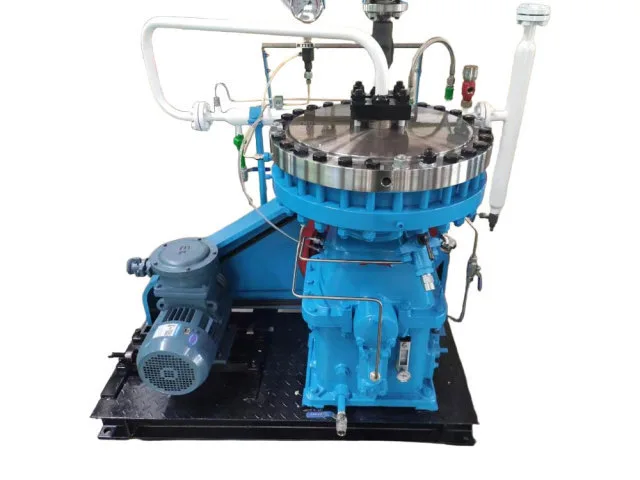

GZ3 Membrankompressor

Ein Gaskompressor muss den Bedingungen auf beiden Seiten des Prozesses gerecht werden. Der GZ3-Membrankompressor bietet verschiedene Kombinationen von Einlassdruck, Auslassdruck und Gasdurchsatz, sodass die Ausrüstung anhand des tatsächlichen Prozesses und nicht anhand einer einzelnen Standardaufgabe ausgewählt werden kann. Das Sortiment umfasst kompakte Einheiten für relativ kleine Gasmengen sowie Konfigurationen mit größerem Durchfluss, während mehrere Modelle für erhebliche Druckerhöhungen gedacht sind. Dadurch eignet sich die GZ3-Reihe für Gasverstärkungs-, Druckaufbau- und Transferaufgaben, bei denen Gasreinheit und kontrollierte Kompression wichtig sind.

Produktmodelle und Hauptparameter

Auswahl des richtigen Druck- und Durchflussbereichs

Die Auswahl eines GZ3-Membrankompressors erfordert die Anpassung des Modells sowohl an den erforderlichen Gasdurchfluss als auch an den Einlass- und Auslassdruck. Die Modellnummer allein liefert keine ausreichenden Informationen, um festzustellen, ob eine Konfiguration für einen bestimmten Prozess geeignet ist.

Für Anwendungen mit einem Saugdruck nahe dem Atmosphärendruck decken Modelle wie GZ3-20/13, GZ3-25/7, GZ3-30/12 und GZ3-40/10 unterschiedliche Gasflussanforderungen bei relativ niedrigen Förderdrücken ab.

Wenn das Einlassgas bereits unter Druck steht, ändert sich das erforderliche Kompressionsverhältnis. Beispielsweise arbeitet GZ3-45/0,5-10 mit einem Eingangsdruck von 0,05 MPa und einem Ausgangsdruck von 1,0 MPa, während GZ3-50/16-150 mit einem Eingangsdruck von 1,6 MPa und einem Ausgangsdruck von 14,7 MPa zurechtkommt.

Bei Anwendungen mit höherem Druck kann der Einlass bereits mehrere MPa betragen. GZ3-40/70-450 ist für einen Saugdruck von 7,0 MPa und einen Abgasdruck von 44,1 MPa spezifiziert. GZ3-90/100-340 arbeitet von 9,8 MPa am Einlass bis 33,3 MPa am Auslass.

Diese Beispiele veranschaulichen, warum die Durchflussrate nicht isoliert betrachtet werden sollte. Um eine geeignete Konfiguration zu ermitteln, müssen der Einlassdruck, der angestrebte Auslassdruck und die erforderliche Gaskapazität gemeinsam bewertet werden.

Vor der Bestellung zu bestätigende Verarbeitungsdaten

Bevor Sie einen GZ3-Membrankompressor spezifizieren, stellen Sie die tatsächlichen Betriebsbedingungen und Prozessanforderungen bereit. Diese Informationen helfen bei der Bestimmung des geeigneten Modells und der geeigneten Konfiguration, einschließlich:

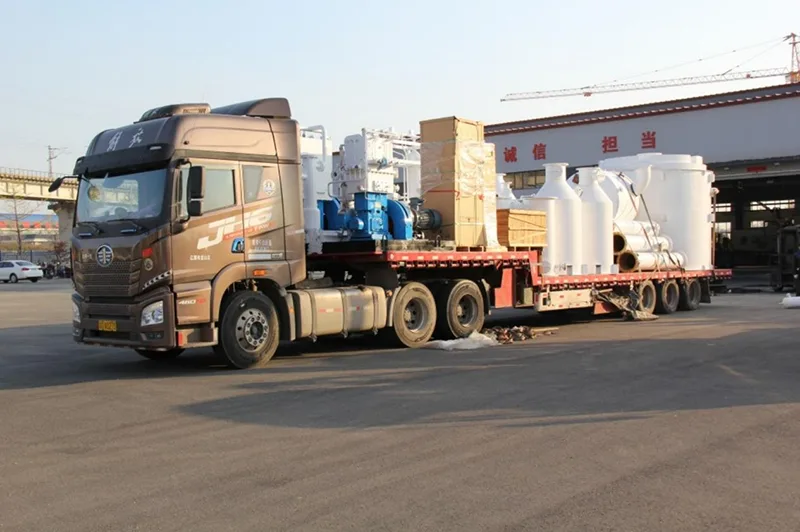

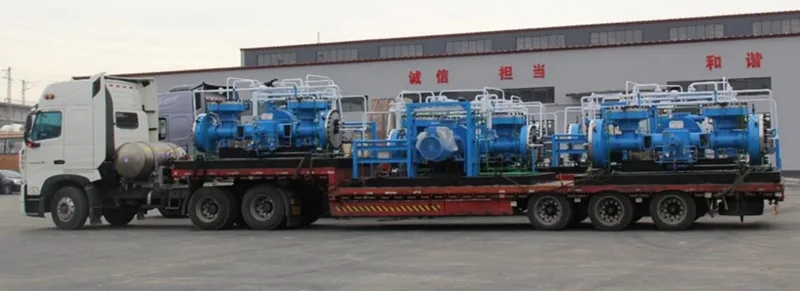

Von der Jinding-Werkstatt zur Baustelle

Bei Industrieanlagen ist die Lieferung Teil der Ausrüstungslieferung und keine nachträgliche Angelegenheit. Nachdem der Kompressor fertiggestellt und für den Versand vorbereitet wurde, wird das Gerät entsprechend seiner Abmessungen und seines Gewichts gehandhabt, für den Transport gesichert und für die Lieferung an den Kundenstandort verladen.

Bei Auslandsprojekten sollte die endgültige Verpackungs- und Transportvereinbarung entsprechend der Kompressorkonfiguration, der Versandroute und den Zielanforderungen bestätigt werden.

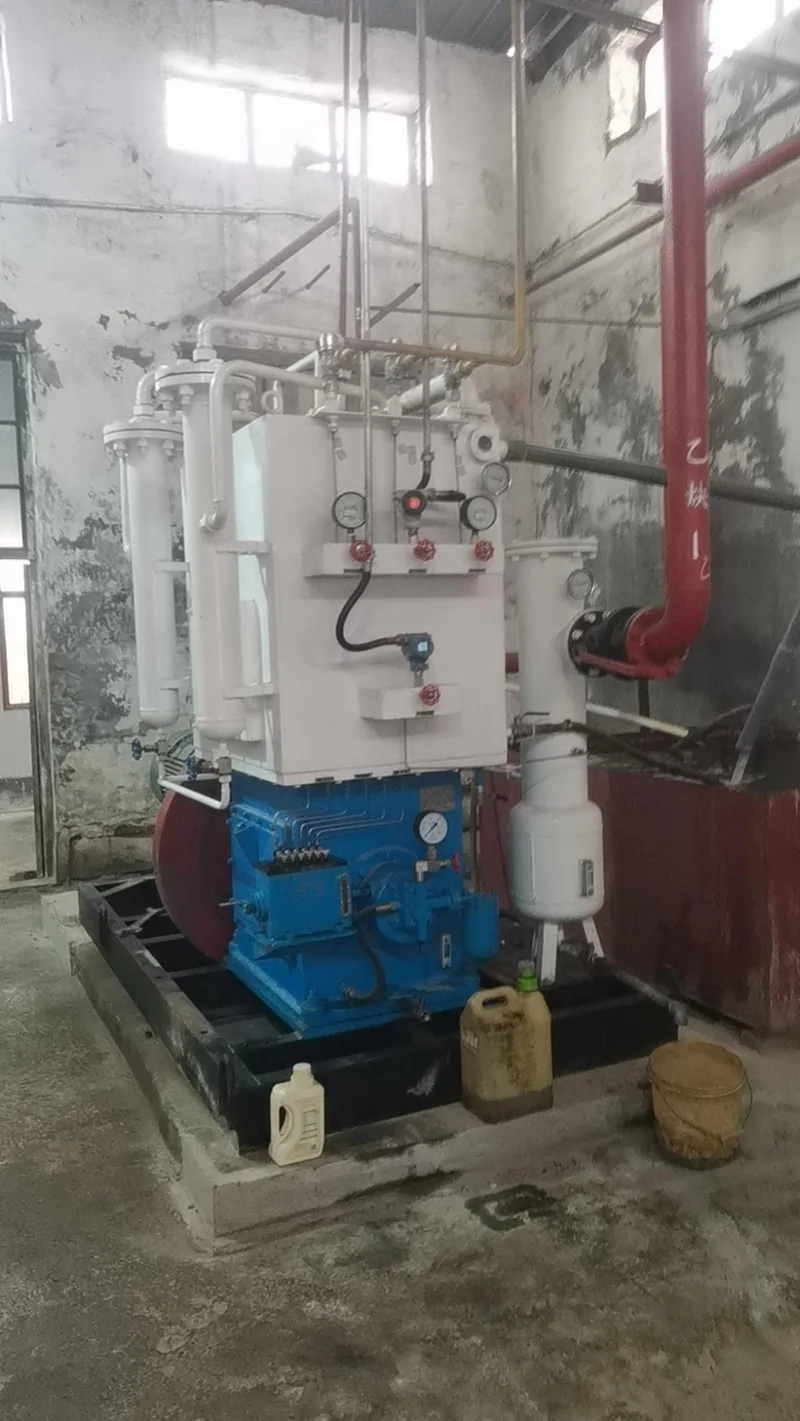

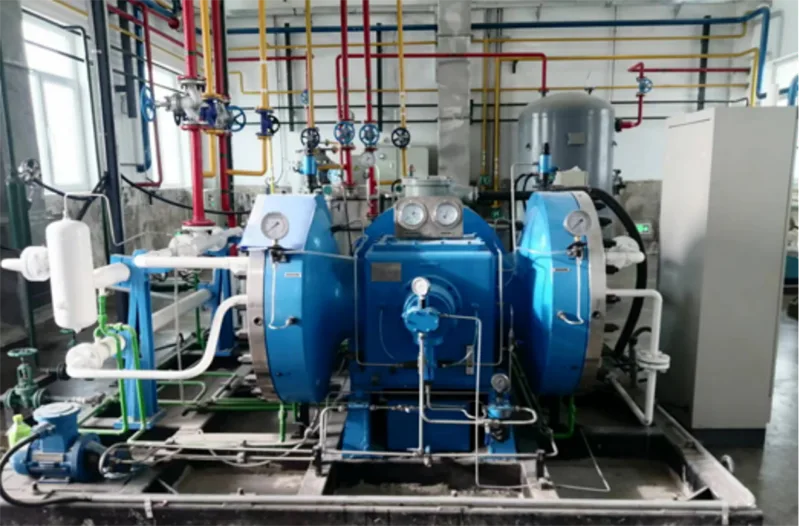

Wo GZ3 verwendet wird

Der GZ3-Membrankompressor kann für Gassysteme in Betracht gezogen werden, die Folgendes umfassen:

·Hochreine Gaskompression

·Spezialgasversorgungssysteme

·Druckbeaufschlagung mit Inertgas

·Seltene und wertvolle Gashandhabung

·Chemisches Prozessgas

·Petrochemische Gassysteme

·Service für brennbare und explosive Gase

· Umgang mit giftigen Gasen

·Verdichtung korrosiver Gase

·Hochdruck-Gasgeräte

·Labor- und Gasprüfsysteme

FAQ

1. Welche Durchflussraten sind im GZ3-Bereich verfügbar?

Die gelieferten Modelle reichen von 12 bis 240 Nm³/h. Es gibt auch eine Konfiguration für den Bereich 60–90 Nm³/h, die als GZ3-60～90/7～10-60 aufgeführt ist.

2. Wie hoch ist der maximale Förderdruck der aufgeführten GZ3-Modelle?

Der höchste angegebene Abgasdruck beträgt 44,1 MPa für GZ3-40/70-450. GZ3-12/36-410 erreicht 40,2 MPa.

3. Kann GZ3 mit einer Druckgasquelle arbeiten?

Ja. Mehrere Modelle verfügen über Drucksaugbedingungen. GZ3-90/100-340 ist beispielsweise mit einem Saugdruck von 9,8 MPa spezifiziert.

4. Ist GZ3 geeignet, wenn das Gas frei von Kompressoröl bleiben muss?

Die Membran trennt die Gaskammer vom Ölsystem und verhindert so den direkten Kontakt zwischen dem Druckgas und dem Schmieröl.

5. Wie wähle ich zwischen einem GZ3-Modell mit hohem Durchfluss und hohem Druck?

Beginnen Sie mit dem erforderlichen Gasdurchfluss und vergleichen Sie dann den tatsächlichen Ansaugdruck und den erforderlichen Abgasdruck. Eine Anwendung mit hohem Durchfluss und geringem Druckanstieg stellt eine andere Kompressorleistung dar als eine Anwendung mit niedrigem Durchfluss, die mehrere zehn MPa am Auslass erfordert.

6. Was soll ich Jinding für ein GZ3-Angebot senden?

Geben Sie den Namen und die Zusammensetzung des Gases, die Durchflussrate, den Saugdruck und die Temperatur, den erforderlichen Abgasdruck, die Betriebsbedingungen und alle besonderen Anforderungen an Reinheit, Materialien, Abdichtung oder Umgang mit gefährlichen Gasen an. Jinding kann dann die passende GZ3-Konfiguration ermitteln.
