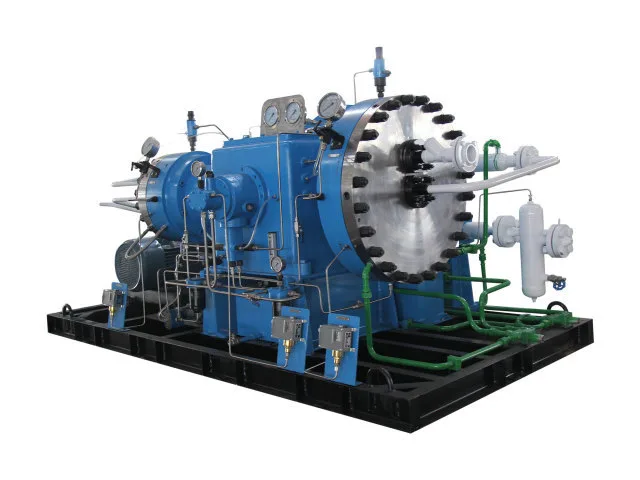

GD3 Membrankompressor

Unser GD3-Membrankompressor wurde für Projekte entwickelt, bei denen die Gasfluss- und Druckanforderungen von Anwendung zu Anwendung erheblich variieren können. Die verfügbaren Konfigurationen decken atmosphärische und unter Druck stehende Saugbedingungen ab, während ausgewählte Modelle mit Förderdrücken über 15 MPa und bis zu 35,3 MPa arbeiten. Anstatt den Bereich auf eine feste Druckklasse zu beschränken, bietet GD3 den Ingenieuren mehrere Kombinationen aus Durchfluss, Einlassdruck und Auslassdruck, um den tatsächlichen Prozessanforderungen gerecht zu werden. Bei Projektanfragen kann das geeignete Modell nicht nur anhand der Durchflussrate, sondern auch anhand der erforderlichen Gaskapazität und Druckbedingungen ermittelt werden.

Produktmodelle und Hauptparameter

Wo GD3 in industrielle Gassysteme passt

GD3-Membrankompressoren können für Industriegasanwendungen in Betracht gezogen werden, bei denen der Prozess eine kontrollierte Kompression über verschiedene Druckniveaus hinweg erfordert.

Mögliche Anwendungsbereiche sind:

Industrielle Gasverarbeitung

Dank der breiten Modellpalette kann der Kompressor für Gasverstärkungs-, Transfer- und Hochdruckkompressionsaufgaben in Betracht gezogen werden, bei denen der erforderliche Betriebspunkt innerhalb der verfügbaren GD3-Konfigurationen liegt.

Chemische und petrochemische Prozesse

Konfigurationen, die sowohl niedrige als auch hohe Ansaugdrücke abdecken, können für Prozessgasaufgaben evaluiert werden, bei denen die Druckbedingungen zwischen den Systemen variieren.

Hochreine Gassysteme

Die mitgelieferte GD3-60/11-Konfiguration zählt hochreine Gase zu den anwendbaren Medien, zusammen mit inerten, brennbaren und explosiven, giftigen und anderen Spezialgasen.

Spezielle Gasanwendungen

Wenn für das Gas besondere Reinheits-, Sicherheits- oder Materialkompatibilitätsanforderungen gelten, sollte die endgültige Kompressorkonfiguration anhand der tatsächlichen Gaszusammensetzung und Betriebsbedingungen überprüft werden und nicht ausschließlich anhand des Modellnamens ausgewählt werden.

GD3 Engineering, Fertigung und technischer Support

Projektspezifische Konfigurationen von Membrankompressoren erfordern eine koordinierte Entwicklung, Fertigung und technischen Support. Jinding bewertet die Anwendungsanforderungen bei der Geräteauswahl und führt sie durch die Herstellungs- und Testphasen, um die Projektumsetzung zu unterstützen.

Jinding mit Sitz in Dandong, Liaoning, China, integriert Bearbeitung, Montage, Schweißen, Lackieren, Tests, Forschung und Entwicklung sowie Kundendienst an seinem Hauptproduktionsstandort. Zu den Einrichtungen gehören mehr als 100 Bearbeitungs- und Prüfmaschinen, eine 6.000 m² große Bearbeitungs- und Montagewerkstatt, eine 3.000 m² große Schweiß- und Lackierwerkstatt sowie ein 2.600 m² großes F&E- und Kundendienstzentrum.

Zu den technischen Dienstleistungen gehören die Auswahl der Ausrüstung, technische Beratung, technisches Design, Herstellung und Lieferung, Installation und Inbetriebnahme, Betriebs- und Wartungsschulung, technischer Fern- und Vor-Ort-Support, Inspektion, Reparatur und Ersatzteilversorgung.

Bei GD3-Membrankompressorprojekten hilft dieser integrierte Support dabei, die erste technische Bewertung mit der Lieferung der Ausrüstung und dem anschließenden Service zu verbinden. Anwendungsdaten können als Grundlage für Konfigurationsentscheidungen dienen, während Fertigung, Tests und technische Unterstützung die Geräte bei Installation und Betrieb unterstützen.

FAQ

1. Welchen Durchflussbereich hat der GD3-Membrankompressor?

Die mitgelieferte GD3-Modellliste deckt Gasströme von 20 bis 500 Nm³/h ab. Der genaue verfügbare Durchfluss hängt von der gewählten Kombination aus Saug- und Abgasdruck ab.

2. Welche GD3-Modelle erreichen etwa 15 MPa?

Mehrere Konfigurationen erreichen 15 MPa oder mehr. Beispiele hierfür sind GD3-20/160 bei 15,7 MPa, GD3-30/160 bei 15,7 MPa, GD3-55/2 ～ 150 bei 14,7 MPa, GD3-80/13 ～ 200 bei 19,6 MPa und GD3-100/9-220 bei 21,6 MPa.

3. Kann GD3 Gas aus atmosphärischem Druck komprimieren?

Ja. Mehrere der aufgeführten Modelle verwenden einen Saugdruck von 1 atm, darunter GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 und mehrere andere Konfigurationen.

4. Wie wirkt sich der Saugdruck auf die Auswahl des GD3-Modells aus?

Der Saugdruck ist einer der wichtigsten Auswahlparameter. Das Sortiment umfasst atmosphärische Ansaugung, niedrige Überdrücke wie 0,01–0,1 MPa, höhere Ansaugdrücke wie 1,2–2,0 MPa und Konfigurationen bis zu 5,0 MPa. Daher sollten die erforderlichen Ansaugbedingungen zusammen mit dem Soll-Abgasdruck und der Soll-Durchflussmenge bereitgestellt werden.

5. Mit welchen Gasen kann GD3 umgehen?

Die mitgelieferte Spezifikation GD3-60/11 listet hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Spezialgase auf. Für ein bestimmtes Gas sollten die endgültigen benetzten Materialien, Dichtungen und Konfigurationen anhand der Gaszusammensetzung und der Betriebsbedingungen bestätigt werden.

6. Welche Motorleistungen gibt es?

Die gelieferten GD3-Modelle weisen Motorleistungen von 15, 18,5, 22, 30, 37 und 45 kW auf. Die tatsächliche Motorauswahl hängt von der Kompressorkonfiguration und dem Betriebspunkt ab.

7. Was ist der höchste für GD3 angegebene Abgasdruck?

Der höchste Abgasdruck in den bereitgestellten Modelldaten beträgt 35,3 MPa und erscheint bei GD3-70/35-360 und GD3-120/50-360.

Fordern Sie eine GD3-Modellauswahl und ein Angebot an

Wenn Sie die erforderlichen Gasfluss- und Druckbedingungen kennen, kann Jinding Ihnen dabei helfen, die GD3-Reihe auf eine geeignete Kompressorkonfiguration einzugrenzen.

Senden Sie das Gasmedium, die Durchflussrate, den Saugdruck, den Abgasdruck und die Betriebsanforderungen zur technischen Überprüfung, Modellauswahl und Angebotserstellung an Jinding.
