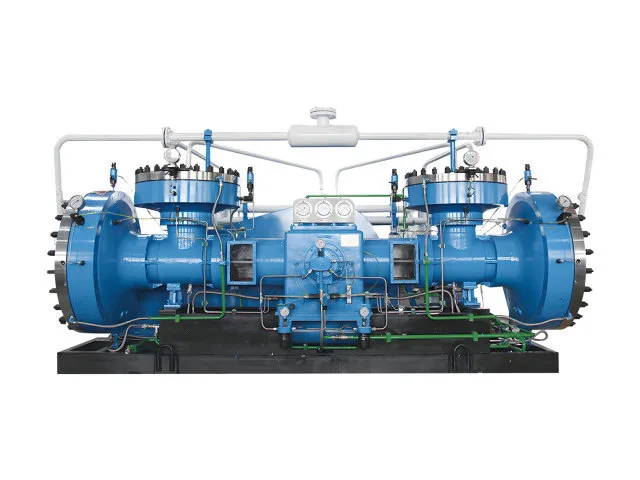

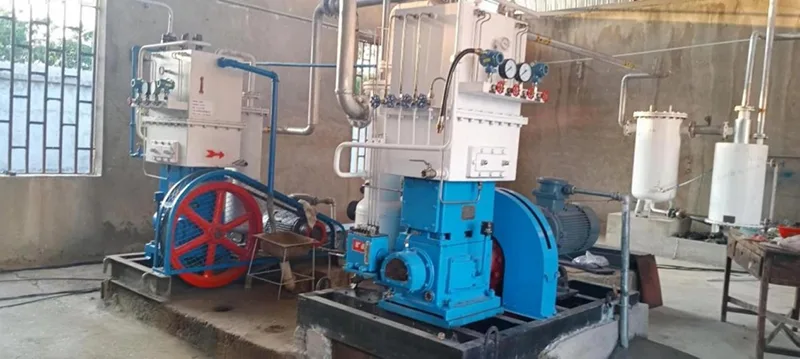

Bei der Verdichtung hochreiner oder spezieller Gase ist die Gastrennung ein wichtiger Aspekt. Beim D-Membrankompressor trennt eine Membran das Prozessgas von der Hydraulik- und Schmierseite des Kompressors. Die Gaskompression erfolgt durch die Bewegung der Membran und nicht durch den direkten Kontakt des Kolbens mit der Gaskammer, wodurch ein direkter Kontakt zwischen dem Prozessgas und dem Schmieröl verhindert wird.
Das wesentliche Konstruktionsmerkmal eines Membrankompressors ist die Trennung zwischen dem Druckgas und dem hydraulischen Antriebssystem.
Bei einem herkömmlichen Kolbenkompressor arbeitet der Kolben direkt in der Gasflasche. Ein Membrankompressor verfolgt einen anderen Ansatz. Die Membran bildet eine Barriere zwischen der Gaskammer und der hydraulischen Seite. Die Membran bewegt sich hydraulisch angetrieben und überträgt die Kompressionsbewegung auf das Gas, ohne dass ein direkter Kontakt zwischen dem Prozessgas und dem Schmiersystem erforderlich ist.
Diese Anordnung ist besonders relevant, wenn das zu komprimierende Gas vom Öl- oder Hydrauliksystem getrennt gehalten werden muss.
Der D-Membrankompressor verwendet eine zweistufige Kompressionsanordnung. Anstatt den gesamten Druckanstieg in einer Kompressionsstufe aufzubringen, durchläuft das Gas zwei Kompressionsstufen. Durch diese Anordnung können die verfügbaren Modelle verschiedene Kombinationen von Eingangsdruck, Ausgangsdruck und Gasdurchfluss abdecken.
|
Modell |
Einlassdruck MPa(G) |
Auslass Druck MPa(G) |
Nominell volumetrisch Durchflussrate (Nm3/h) |
Leistung (KW) |
Geschwindigkeit (U/min) |
Dimension L*B*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5,5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosphärisch Druck |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1,25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1,0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2,0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosphärisch Druck |
0,4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosphärisch Druck |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosphärisch Druck |
2,0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6,0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3,0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
Der D-Membrankompressor kann für verschiedene Kategorien von Industrie- und Spezialgasen konfiguriert werden:
Hochreine Gase
Inerte Gase
Brennbare und explosive Gase
Giftige Gase
Andere Spezialgase
Es wurde entwickelt, um hochreine, inerte, brennbare, explosive, giftige und andere Spezialgase bei unterschiedlichen Durchflussraten und Druckanforderungen zu komprimieren.
Eine Membran trennt die Prozessgaskammer vom Hydraulik- und Schmiersystem und minimiert so das Risiko eines direkten Kontakts zwischen Gas und Schmieröl.
Das Prozessgas wird durch die Membran von der Hydraulik- und Schmierseite isoliert. Daher wird die Anlage genauer so beschrieben, dass sie eine membrangetrennte Gaskompression verwendet, anstatt die gesamte Maschine als ölfrei einzustufen.
Die angegebene Konfiguration der D-Serie verwendet eine zweistufige Komprimierungsanordnung.
Die aufgeführten Modelle decken Nenndurchflussmengen von 10 bis 2.710 Nm³/h ab.
Ausgewählte Modelle der aufgeführten Reihe haben einen maximalen Ausgangsdruck von 22 MPa(G).
Ja. Die angegebene technische Konfiguration verwendet ein Umlaufwasserkühlsystem.
