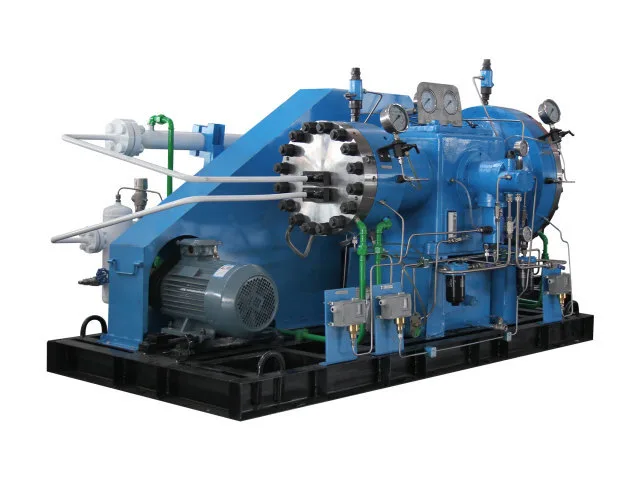

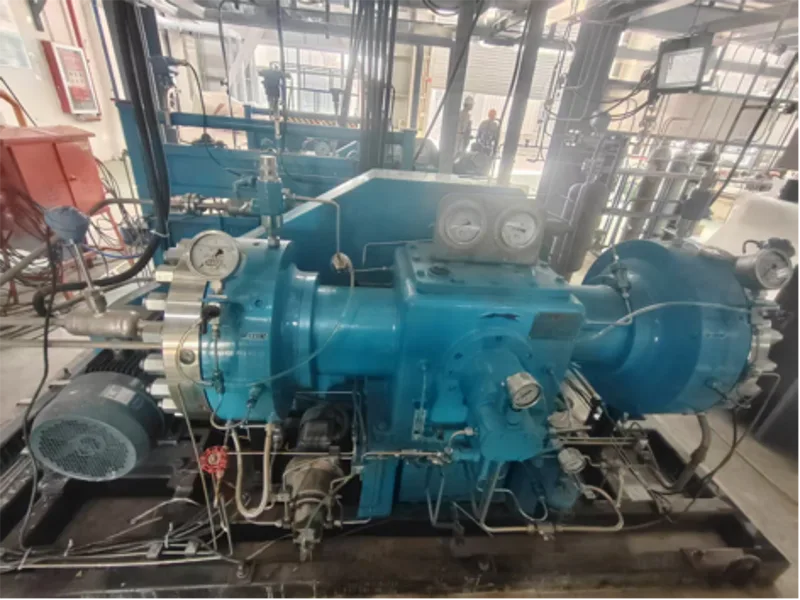

GD2 Membrankompressor

Der GD2-Membrankompressor konzentriert sich auf relativ geringe Gasdurchflüsse und Hochdruckkompressionsaufgaben. Die gelieferten Modelle decken Gaskapazitäten von 10 bis 72 Nm³/h ab, mit Saugdrücken von Atmosphärendruck bis 1,2 MPa und Abgasdrücken bis 15,7 MPa. Verschiedene Modelle kombinieren Durchfluss, Saugdruck, Abgasdruck und Motorleistung auf unterschiedliche Weise, sodass der Kompressor an den tatsächlichen Prozess angepasst werden kann und nicht nur nach Kapazität ausgewählt werden muss. Zu den spezifizierten Medien gehören hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Sondergase.

GD2-Kapazitäts- und Förderdruckbereich

Die GD2-Serie eignet sich für Gaskompressionsaufgaben, die moderate Durchflussanforderungen mit erheblichen Druckerhöhungen kombinieren.

Gemäß den aufgeführten Spezifikationen liegt die Kapazität zwischen 10 und 72 Nm³/h, während ausgewählte Konfigurationen Förderdrücke von 14,7–15,7 MPa erreichen.

Aufgrund dieses Betriebsprofils lohnt es sich, die GD2-Serie für Anwendungen in Betracht zu ziehen, die eine Gaszufuhr unter hohem Druck ohne großen Volumendurchsatz erfordern. Das geeignete Modell hängt von der erforderlichen Durchflussrate, dem Eingangsdruck, dem Zielaustrittsdruck und den Gaseigenschaften ab.

Kennzahlen zur Reichweite

Durchfluss: 10–72 Nm³/h

Maximaler angegebener Abgasdruck: 15,7 MPa

Saugdruck: Atmosphärendruck bis 1,2 MPa bei den mitgelieferten Modellen

Motorleistung: 7,5–18,5 kW in den aufgeführten Konfigurationen

Gelistete Geschwindigkeit: 400–430 U/min für GD2-20/12

Branchen, in denen GD2 eingesetzt werden kann

Industrielle Gassysteme

Der GD2-Membrankompressor kann für spezielle Gaskompressions- und Druckerhöhungsaufgaben in Betracht gezogen werden, bei denen die erforderliche Kapazität im Bereich von 10–72 Nm³/h liegt.

Petrochemische und chemische Prozesse

Spezielle Gase und Prozessgase erfordern möglicherweise eine kontrollierte Komprimierung, bevor sie in eine andere Prozessstufe gelangen. Die Modellauswahl sollte auf der tatsächlichen Gaszusammensetzung und den Druckbedingungen basieren.

Elektronik und hochreine Gasanwendungen

Wenn die Gasreinheit eine wichtige Prozessanforderung ist, bietet die Membrankompression eine Konfiguration, bei der das Prozessgas von der Hydraulik- und Schmierseite des Kompressors getrennt wird.

Forschungs- und Laborgassysteme

Der relativ fokussierte Kapazitätsbereich kann für bestimmte Forschungs-, Test- und Spezialgasversorgungssysteme geeignet sein, bei denen der Gasbedarf geringer ist, aber ein erheblicher Druckanstieg erforderlich ist.

Spezielle Gasanwendungen

Bei brennbaren, explosiven, giftigen oder anderweitig besonderen Gasen muss die Kompressorkonfiguration hinsichtlich der Gaseigenschaften, des Betriebsdrucks, der Temperatur, der Dichtungsanforderungen und der geltenden Sicherheitsanforderungen überprüft werden.

Herstellung und technischer Support von Jinding

Die Auswahl eines Membrankompressors ist nur ein Teil eines Industriegasprojekts. Jinding kombiniert die Herstellung von Geräten mit Engineering und After-Sales-Support, sodass Kunden technische Unterstützung erhalten können, die über das ursprüngliche Angebot für die Ausrüstung hinausgeht.

Der Hauptproduktionsstandort befindet sich in Dandong, Liaoning, China, mit technischen Vertriebszentren in Shenyang und Peking.

Jinding beschäftigt 203 Mitarbeiter, darunter 105 Fach- und Techniker, und verfügt über eine jährliche Produktionskapazität von mehr als 500 Membrankompressoren.

Technische Unterstützung vor und nach der Lieferung

Für ein GD2-Projekt kann der technische Support Folgendes umfassen:

1. Kompressorauswahl

2. Technische Beratung

3. Konstruktives Design

4. Fertigung und Ausrüstungslieferung

5. Installation und Inbetriebnahme

6. Betriebs- und Wartungsschulung

7. Technischer Support per Fernzugriff oder vor Ort

8. Inspektion, Wartung und Reparatur

9. Ersatzteilversorgung

Zu den Management- und produktbezogenen Zertifizierungen von Jinding gehören ISO 9001, ISO 14001, ISO 45001, ISO 27001 und CE sowie AAA Enterprise Credit Rating und Five-Star After-Sales Service Certification.

FAQ

Was ist der Durchflussbereich des GD2-Membrankompressors?

Die gelieferten GD2-Modelle decken Nenndurchflussmengen von 10 bis 72 Nm³/h ab.

Welche GD2-Modelle erreichen etwa 15 MPa?

In diesem Druckbereich liegen mehrere Konfigurationen. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 und GD2-25/4–160 sind für einen Abgasdruck von 15,7 MPa aufgeführt, während GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 und GD2-40/5–150 sind mit 14,7 MPa aufgeführt.

Kann GD2 Gas aus atmosphärischem Druck komprimieren?

Ja. Die mitgelieferten Konfigurationen GD2-20/12, GD2-10/160 und GD2-10/150 spezifizieren den atmosphärischen Saugdruck.

Wie wirkt sich der Saugdruck auf die Modellauswahl aus?

Der Saugdruck verändert den vom Kompressor benötigten Druckanstieg. Daher sollte er bei der Auswahl eines GD2-Modells zusammen mit dem Gasdurchfluss und dem erforderlichen Abgasdruck berücksichtigt werden.

Mit welchen Gasen kann GD2 umgehen?

In der mitgelieferten Spezifikation sind hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Spezialgase aufgeführt. Die endgültige Kompatibilität und Konfiguration hängt von den tatsächlichen Gaseigenschaften und Betriebsbedingungen ab.

Welche Motorleistungen gibt es?

Die gelieferten GD2-Modelle umfassen Motorkonfigurationen mit 7,5 kW, 15 kW und 18,5 kW.

Kann Jinding eine benutzerdefinierte Konfiguration bereitstellen?

Jinding kann das Gasmedium, die Durchflussrate, den Saugdruck, den Abgasdruck und andere Betriebsbedingungen überprüfen, um eine geeignete Konfiguration zu empfehlen. Außergewöhnliche Anforderungen können bei der technischen Auswahl besprochen werden.
