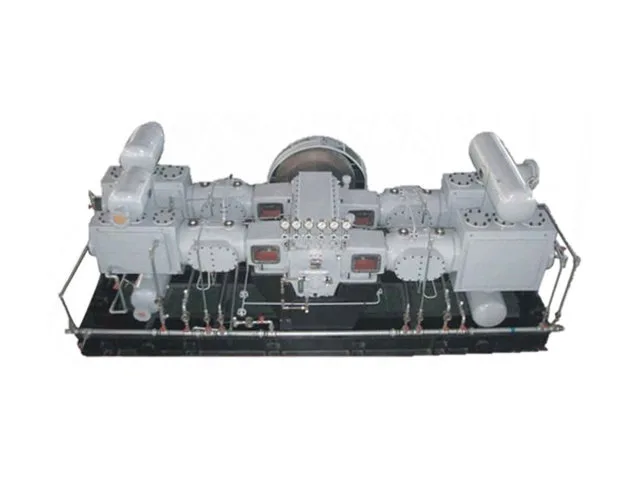

Kolbenkompressor Typ M

Anstatt auf eine feste Druck- oder Durchflussbedingung beschränkt zu sein, umfasst der M-Typ-Kolbenkompressor Konfigurationen für atmosphärische Ansaugung, Niederdruck-Gasansaugung und unter Druck stehendes Prozessgas. Je nach erforderlichem Förderdruck, Gaseigenschaften, Durchflussbedarf und Prozessbedingungen können auch unterschiedliche Zylinderanordnungen ausgewählt werden. Die maximale Komprimierungsstufe beträgt vier Stufen.

Bei petrochemischen Anlagen und industriellen Gassystemen, die erhebliche Gasmengen verarbeiten, wird die Auswahl des Kompressors in der Regel durch die gesamte Betriebsleistung und nicht nur durch den Druck bestimmt. Die M-Type-Reihe wird daher entsprechend den tatsächlichen Prozessanforderungen jedes Projekts konfiguriert.

Wichtigste technische Parameter

Die symmetrische Gleichgewichtsstruktur

Die symmetrische Balance-Anordnung ist eines der charakteristischen Merkmale des M-Typ-Kolbenkompressors.

Bei der hin- und hergehenden Kompression erzeugen der Kolben und die Verbindungskomponenten kontinuierlich Trägheitskräfte. Mit zunehmender Kompressorkapazität und Antriebsleistung wird die Kontrolle dieser Kräfte für den Gesamtbetrieb der Maschine immer wichtiger. Die symmetrische Anordnung trägt dazu bei, die Bewegung der hin- und hergehenden Komponenten auszugleichen und unterstützt einen reibungsloseren Betrieb unter großen industriellen Druckbelastungen.

In Kombination mit dem integrierten Kompressorgehäuse bietet diese strukturelle Anordnung eine stabile mechanische Grundlage für Hochleistungsanwendungen.

Die Kurbelwelle aus geschmiedetem Stahl hält den im Dauerbetrieb auftretenden Übertragungslasten stand, während die halbhydraulische Verbindung zwischen Kolben und Kreuzkopf das Übertragungssystem bei größeren Kompressorkonfigurationen unterstützt.

Was unterstützt einen stabilen Langzeitbetrieb?

Integrierter Kompressorkörper

Der M-Typ verwendet eine integrierte Karosseriestruktur, um der Kompressorbaugruppe Steifigkeit zu verleihen und die Ausrichtung der wichtigsten mechanischen Komponenten zu unterstützen.

Kurbelwelle aus geschmiedetem Stahl

Als Getriebe kommt eine Kurbelwelle aus geschmiedetem Stahl zum Einsatz. Diese Konstruktion ist für die Belastungsbedingungen bei der Hochleistungsgasverdichtung geeignet.

Kontrollierte Betriebsgeschwindigkeit

Abhängig von der Konfiguration arbeiten Kompressoren vom Typ M in einem Drehzahlbereich von etwa 300 bis 490 U/min. Die gewählte Drehzahl ist auf das Kompressormodell und den Prozessbetrieb abgestimmt.

Reverse Lubrication-Technologie

Der Getriebeabschnitt nutzt die Rückschmierungstechnologie, um die Schmieranforderungen der beweglichen mechanischen Komponenten während des Betriebs zu erfüllen.

Kolben- und Kreuzkopfverbindung

Die halbhydraulische Verbindungstechnik zwischen Kolben und Kreuzkopf ist Teil der hochbelastbaren mechanischen Anordnung des Kompressors.

Zusammen unterstützen diese strukturellen Merkmale einen stabilen Betrieb in Anwendungen, in denen der Kompressor möglicherweise große Gasmengen und anhaltende industrielle Arbeitsbelastungen bewältigen muss.

Geschmierter oder ölfreier Zylinder – Welche Konfiguration passt zum Prozess?

Die M-Typ-Kolbenkompressorserie umfasst sowohl geschmierte als auch ölfreie Zylinderkonfigurationen. Die geeignete Wahl hängt vom Druckgas, den Prozessanforderungen, der nachgeschalteten Ausrüstung und den Anforderungen an die Gasreinheit ab.

Prozessgase für M-Typ-Kompressionsanwendungen

Die M-Typ-Serie ist für petrochemische und industrielle Gasverdichtungsaufgaben mit einer Reihe von Prozessmedien vorgesehen. Zu den anwendbaren Gasen können gehören:

Wasserstoff:Wird in Wasserstoffverarbeitungs-, Raffinierungs- und anderen Industriegassystemen verwendet, wobei die Konfiguration durch die erforderliche Durchflussrate und den Betriebsdruck bestimmt wird.

Stickstoff:Wird in industriellen Gasversorgungs-, Stickstofftransfer- und petrochemischen Prozesssystemen eingesetzt, bei denen bestimmte Druck- und Kapazitätsanforderungen erfüllt werden müssen.

Erdölgas:Wird bei der Erdölgaskomprimierung und -übertragung verwendet, wobei die Auswahl der Ausrüstung auf der Gaszusammensetzung und den Betriebsbedingungen basiert.

Leichte Kohlenwasserstoffgase:Für die Komprimierung leichter Kohlenwasserstoffe können je nach ihren physikalischen Eigenschaften und Prozessanforderungen geeignete Konfigurationen in Betracht gezogen werden.

Ethylen:Der Kompressionsbedarf hängt vom erforderlichen Durchsatz, dem Druckverhältnis, den Gaseigenschaften und den Prozessbedingungen ab.

Propylen:Wird in der Propylenverarbeitung und verwandten petrochemischen Systemen verwendet, bei denen der Kompressor den angegebenen Durchfluss- und Druckanforderungen entsprechen muss.

Reichhaltiges Gas:Wird bei der Fettgaskompression und Prozessgashandhabung eingesetzt, abhängig von der Gaszusammensetzung und den Betriebsbedingungen des Systems.

Analytische und andere Spezialgase:Diese Anwendungen erfordern vor der Auswahl der Ausrüstung eine Bewertung der Gaszusammensetzung, der physikalischen und chemischen Eigenschaften, der Materialkompatibilität und etwaiger spezifischer Reinheits- oder Sicherheitsanforderungen.

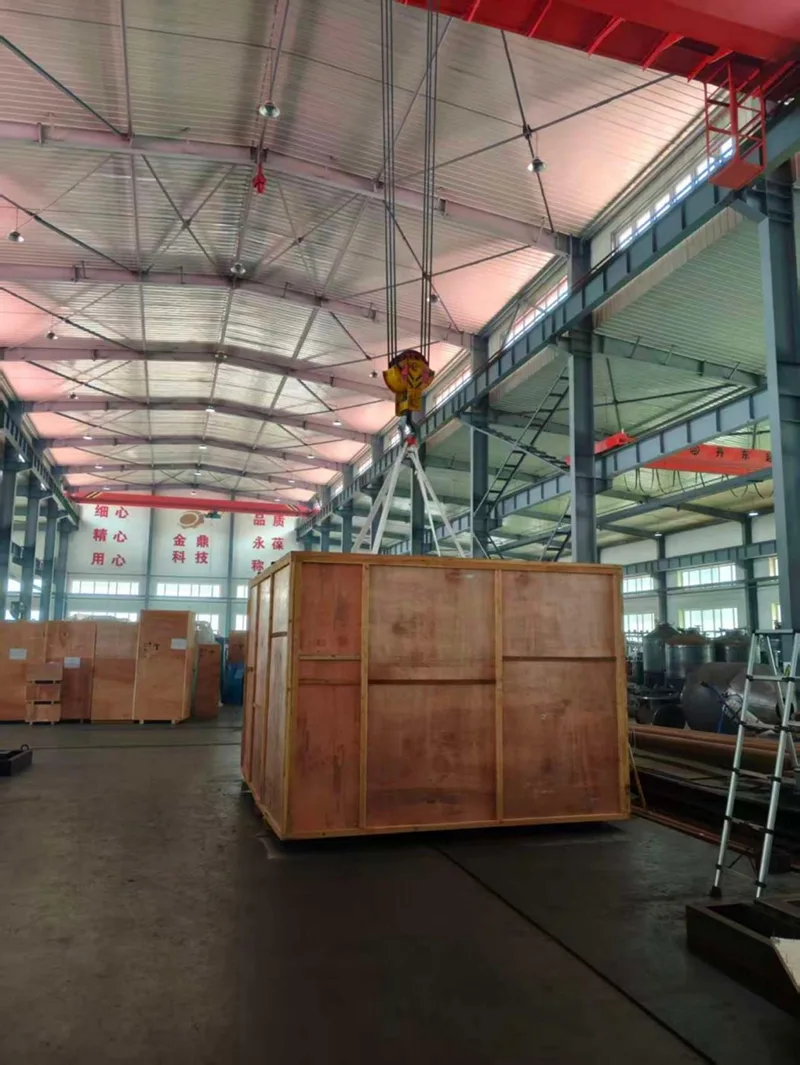

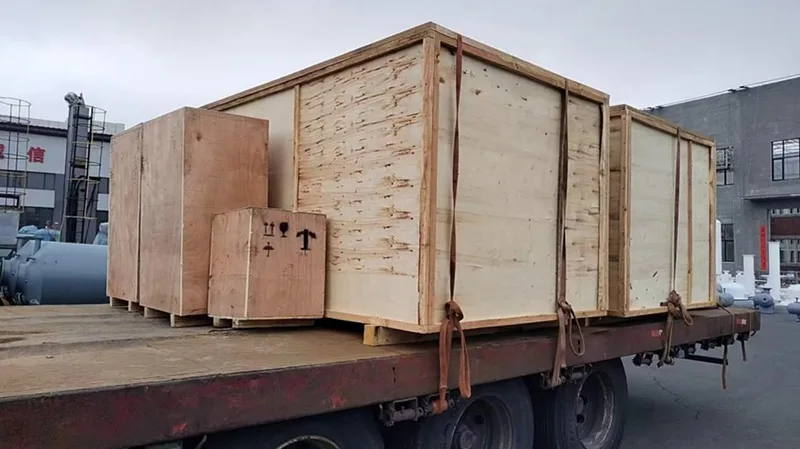

Jinding Logistik- und Ausrüstungslieferungsunterstützung

Große Industriekompressoren erfordern mehr als den normalen Produktversand. Vor der Lieferung müssen möglicherweise die Abmessungen der Ausrüstung, das Gewicht, die Transportbedingungen, die Hebevorrichtungen und der Zugang zum Standort berücksichtigt werden.

Für Kunden, die große Kolbenkompressoren oder komplette Gaskompressionssysteme kaufen, kann die Lieferplanung mit der Gerätekonfiguration und den Projektanforderungen abgestimmt werden.

FAQ

1. Wofür wird ein Kolbenkompressor vom Typ M verwendet?

Der Kolbenkompressor vom Typ M ist für industrielle Gaskompressionsanwendungen konzipiert, die eine geeignete Durchflusskapazität und Druckleistung erfordern. Je nach Konfiguration kann es in der chemischen Verarbeitung, petrochemischen Betrieben, Gasverarbeitung und anderen industriellen Gassystemen eingesetzt werden.

2. Welche Arten von Gasen kann es komprimieren?

Die anwendbaren Gasmedien hängen vom Kompressordesign, den Komponentenmaterialien, der Dichtungsanordnung und den Betriebsbedingungen ab. Kunden sollten die Gaszusammensetzung und relevante Eigenschaften angeben, um die Materialkompatibilität und die Eignung der Ausrüstung zu bestätigen.

3. Wie wähle ich die richtige Durchflussrate und den richtigen Förderdruck?

Bei der Modellauswahl sollten die erforderliche Gasdurchflussrate, der Einlassdruck, der angestrebte Auslassdruck, die Gaszusammensetzung und die Betriebsbedingungen berücksichtigt werden. Durch die Bereitstellung dieser Parameter kann das Ingenieurteam eine geeignete Konfiguration bewerten.

4. Wie viele Kompressionsstufen sind erforderlich?

Die erforderliche Stufenzahl hängt vom Druckverhältnis, den Gaseigenschaften, den Austrittstemperaturgrenzen und den Betriebsanforderungen ab. Eine mehrstufige Kompression kann in Betracht gezogen werden, wenn der Prozess einen erheblichen Druckanstieg erfordert.

5. Ist der Kompressor ölfrei?

Die Schmierungsanforderungen hängen von der jeweiligen Konfiguration ab. Kunden sollten bestätigen, ob der Zylinder und andere relevante Komponenten ölfrei oder geschmiert sind, insbesondere wenn die Prozessgaskontamination kontrolliert werden muss.

6. Welches Kühlsystem wird verwendet?

Die Kühlanordnung hängt vom gewählten Modell, den Verdichtungsstufen, den Gaseigenschaften und den Betriebsbedingungen ab. Die geeignete Kühlkonfiguration sollte bei der technischen Bewertung bestätigt werden.

7. Kann der Kompressor für bestimmte Anwendungen angepasst werden?

Die Gerätekonfiguration kann entsprechend den Projektanforderungen bewertet werden, einschließlich Gaszusammensetzung, Durchflussrate, Einlass- und Auslassdrücke, Antriebsanordnung, Materialien und Hilfssysteme. Die endgültigen Anpassungsmöglichkeiten hängen von der technischen Machbarkeit und dem ausgewählten Modell ab.

8. Welche Informationen werden für die Modellauswahl und Angebotserstellung benötigt?

Bitte geben Sie das Gasmedium, die erforderliche Durchflussrate, den Eingangsdruck, den Zielaustrittsdruck, die Betriebstemperatur, den Arbeitszyklus, die Standortbedingungen und alle besonderen Sicherheits- oder Materialanforderungen an. Diese Details helfen dem Ingenieurteam bei der Beurteilung der Anwendung und der Empfehlung einer geeigneten Konfiguration.
