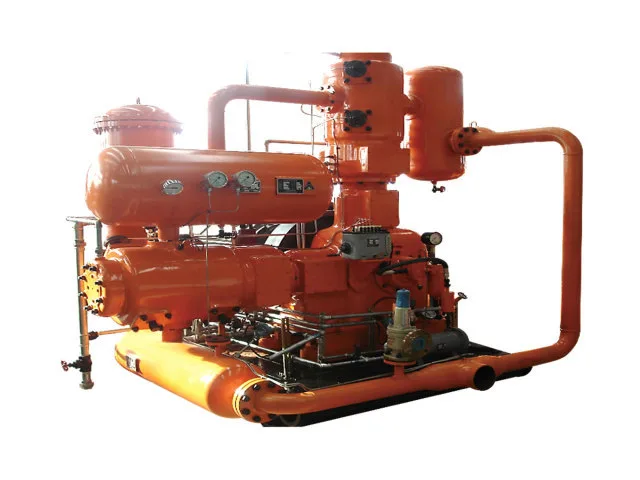

Kolbenkompressor Typ L

Der L-Typ-Kolbenkompressor ist ein Kolbenkompressor, der für die petrochemische Gasversorgung entwickelt wurde. Seine mechanische Anordnung nutzt einen integralen Maschinenkörper, eine Kurbelwelle aus Sphäroguss und ein positives Schmiersystem für die Getriebekomponenten. Kolben und Kreuzkopf sind durch eine Gewindestruktur verbunden.

Die Serie kann für bis zu zwei Kompressionsstufen konfiguriert werden. Abhängig vom gewählten Modell und dem zu verdichtenden Gas kann der Zylinder ölfrei oder ölgeschmiert betrieben werden.

Was befindet sich im Kompressor?

Integrale Körperstruktur

Der Hauptkörper bildet die strukturelle Basis des Kompressors. Die Kurbelwelle, der Pleuelmechanismus und andere bewegliche Komponenten arbeiten innerhalb einer integrierten Maschinenstruktur.

Sphäroguss-Kurbelwelle

Die Kurbelwelle besteht aus Sphäroguss und überträgt die Drehbewegung des Motors auf den hin- und hergehenden Kompressionsmechanismus.

Getriebeschmierung

Das Schmiersystem versorgt die mechanischen Komponenten, die am kontinuierlichen Hubkolbenbetrieb beteiligt sind, und ist Teil des normalen Betriebssystems des Kompressors.

Kolben- und Kreuzkopfverbindung

Zwischen Kolben und Kreuzkopf wird eine Gewindeverbindung verwendet. Dies ist Teil der mechanischen Anordnung, die in der L-Typ-Kompressorstruktur verwendet wird, und unterstützt den Zusammenbau der hin- und hergehenden Komponenten.

Grundlegendes Designsortiment

Der L-Kolbenkompressor wird im folgenden allgemeinen Designbereich gebaut:

·  Hub: 180–240 mm

· Geschwindigkeit: 420–590 U/min

·  Nennspannung der Kolbenstange: 42–68 kN

· Nennlast der Kolbenstange: 42–68 kN

·  Antriebsleistung: 75–280 kW

·  Maximale Komprimierungsstufen: 2

· Hauptanwendungsgebiet: Petrochemische Industrie

Wichtigste technische Parameter

Wo wird der L-Typ-Kolbenkompressor eingesetzt?

Wasserstoffsysteme

Die Anforderungen an die Wasserstoffkomprimierung können je nach Durchflussrate, Systemdruck und nachgeschalteten Prozessbedingungen variieren. Die Auswahl des Kompressors sollte auf den tatsächlichen Wasserstoff-Betriebsparametern basieren.

Petrochemische Gasverarbeitung

Erdölgas, leichte Kohlenwasserstoffe, Rich Gas und andere Prozessgase erfordern möglicherweise eine Komprimierung während der Produktion, des Transfers oder der Prozessbehandlung.

Stickstoffkompression

Stickstoff kann für industrielle Prozessversorgungs- und Gastransferanwendungen komprimiert werden.

Ethylen- und Propylensysteme

Der L-Typ-Kompressor kann für Prozessanwendungen mit Ethylen oder Propylen in Betracht gezogen werden, sofern die tatsächliche Gaszusammensetzung und die Betriebsanforderungen bestätigt werden.

Industriegasanlagen

Die verfügbare Kapazität und der Druckbereich können auch Industriegasprojekte unterstützen, die eine Kolbenkompressorkonfiguration erfordern.

Herstellung und technischer Support von Jinding

Jinding stellt seit 1995 Industriekompressoren und Anlagen zur Acetylenproduktion her.

Die Kompressorproduktpalette umfasst Membrankompressoren, Kolbenkompressoren und flüssigkeitsbetriebene Kompressoren. Die Produktionsanlagen des Unternehmens umfassen Bearbeitung, Montage, Schweißen, Lackieren, Testen und technische Entwicklung.

Für L-Typ-Kolbenkompressorprojekte kann Jinding Unterstützung bei der Auswahl der Ausrüstung, der technischen Kommunikation, der Herstellung und dem Folgeservice bieten.

Häufig gestellte Fragen

Welche Gase können mit dem L-Typ-Kolbenkompressor komprimiert werden?

Die Serie ist für Gase wie Wasserstoff, Stickstoff, Erdölgas, leichtes Kohlenwasserstoffgas, Ethylen, Propylen, Reichgas und Analysegas vorgesehen. Die endgültige Auswahl sollte entsprechend der tatsächlichen Gaszusammensetzung und den Prozessanforderungen bestätigt werden.

Was ist die größte Kapazität, die in den aufgeführten Modellen angezeigt wird?

Der größte Nennvolumenstrom in der bereitgestellten Modellliste beträgt 135 Nm³/min.

Sind alle Modelle ölfrei?

Nein. Die meisten der aufgeführten Modelle verwenden eine ölfreie Zylinderschmierung, während das Modell 4L-65/-0,4-0,7 mit Ölschmierung aufgeführt ist.

Kann der Kompressor Gas mit atmosphärischem Druck aufnehmen?

Ja. Bei mehreren aufgeführten Modellen wird der atmosphärische Druck als Einlassbedingung verwendet.

Ist Niederdruck- oder Vakuumsaugung verfügbar?

Ja. Das angebotene Sortiment umfasst Niederdruck-Saugbedingungen und ein Modell mit einem Eingangsdruck von -0,04 MPa(G).

Wie hoch ist der maximale Förderdruck in den aufgeführten Daten?

Der höchste angegebene Ausgangsdruck beträgt 4,0 MPa(G).

Wie viele Verdichtungsstufen kann der Kompressor haben?

Die grundlegende Konstruktionsspezifikation ermöglicht bis zu zwei Kompressionsstufen.

Welche Informationen werden für ein Angebot benötigt?

Bitte geben Sie das Gasmedium, den Einlassdruck, die Einlasstemperatur, den Auslassdruck, den erforderlichen Gasdurchfluss und etwaige spezielle Betriebsanforderungen an.
