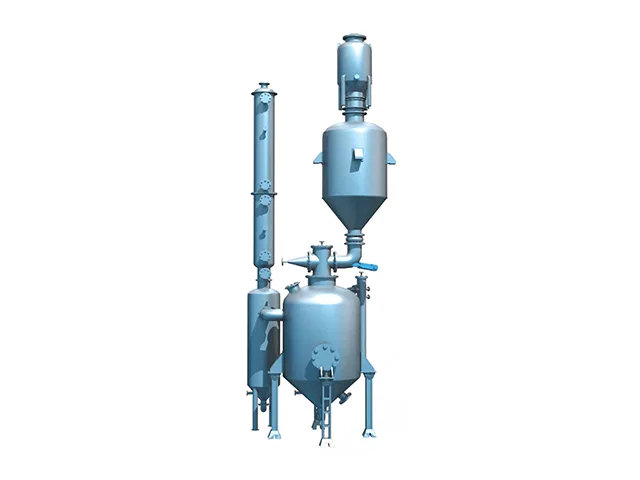

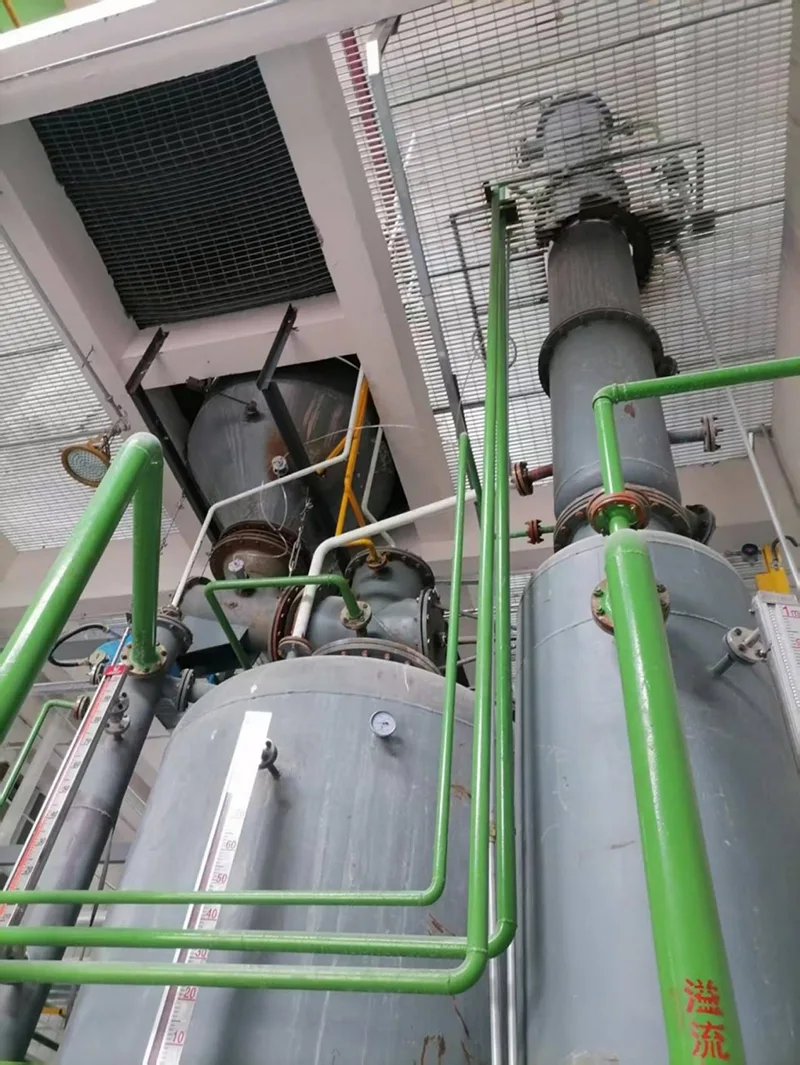

Geschlossener Niederdruck-Acetylengenerator

Der geschlossene Niederdruck-Acetylengenerator verwendet Calciumcarbid als Rohmaterial für die Acetylenproduktion. Während des Betriebs gelangt Karbid in das Reaktionssystem und reagiert mit Wasser unter Bildung von Acetylen. Material, das in der ersten Reaktionsstufe nicht vollständig zersetzt wurde, kann den sekundären Reaktionsprozess im Haupt- und Hilfsgenerator durchlaufen.

Diese zusätzliche Reaktionsstufe trägt dazu bei, die Calciumcarbid-Ausnutzung zu verbessern und die Menge an nicht umgesetztem Material, das das System verlässt, zu reduzieren.

Die bei der Acetylenproduktion entstehende Wärme wird durch den Kühlprozess abgeführt. Die Kontrolle der Reaktionstemperatur ist wichtig, um stabile Gaserzeugungs- und Betriebsbedingungen aufrechtzuerhalten. Zu den angegebenen Systembetriebsbedingungen gehört ein niedriger Arbeitsdruck im Bereich von 4–6 kPa.

Geschlossene Zuführung für kontrollierten Betrieb

Die beiliegende Konfiguration geht auf eines der praktischen Probleme bei der Acetylenerzeugung ein: Sie verhindert, dass unerwünschte Luft in die Reaktionsausrüstung gelangt.

Das geschlossene System von Jinding verwendet eine versiegelte Zuführung zusammen mit einer Stickstoffspül- und -austauschanordnung. Dies verringert die Möglichkeit, dass sich Luft während der Zuführ- und Austauschvorgänge mit der gaserzeugenden Umgebung vermischt.

Der geschlossene Niederdruck-Acetylengenerator kann auch mit dem Gasbehälter gekoppelt werden. Der Zuführmechanismus reagiert auf die eingestellte Position des Gashalters, sodass die Karbidzuführung automatisch gestartet oder gestoppt werden kann, anstatt vollständig von der manuellen Bedienung abhängig zu sein.

Diese Anordnung reduziert die Arbeitsbelastung des Bedieners und ermöglicht gleichzeitig eine konsistentere Reaktion des Produktionssystems auf Änderungen des Gasbedarfs.

Kühlung und Temperaturregelung

Die Bildung von Acetylen ist eine exotherme Reaktion, daher ist die Wärmeabfuhr ein wichtiger Bestandteil eines stabilen Betriebs.

Der geschlossene Niederdruck-Acetylengenerator bietet einen Arbeitstemperaturbereich von 60–80 °C und eine separate Arbeitstemperaturanforderung von ≤60 °C.

Eine ordnungsgemäße Kühlung trägt zur Aufrechterhaltung einer kontrollierten Reaktionsumgebung bei und unterstützt eine stabile Acetylenerzeugung während des kontinuierlichen Betriebs.

Modell und Hauptparameter des Acetylengenerators

Offene und geschlossene Generatorkonfigurationen

Die DYF-Modelle sind als Generatoren des offenen Typs aufgeführt, mit Calciumcarbid-Spezifikationen von 50–280 mm und Extraktionsraten von mindestens 90 % für die aufgeführten Modelle.

Die DYZF-Modelle verfügen über eine geschlossene Konfiguration mit einer Hartmetallgröße von bis zu 80 mm, einer Vorschub-/Kettenvorrichtung und höher aufgeführten Absaugraten von mindestens 93–95 %. Die geschlossene Anordnung ist besonders relevant, wenn der Prozess eine versiegelte Zuführung und Stickstoffspülung erfordert, um den Lufteintritt während des Betriebs zu reduzieren.

Diese Unterscheidung ist nützlich, wenn Geräte nicht nur anhand der Produktionskapazität, sondern auch anhand der Betriebsmethode und der Anforderungen an die Prozesssteuerung verglichen werden.

Verwendungsmöglichkeiten für die industrielle Gasversorgung

Der geschlossene Niederdruck-Acetylengenerator kann in Acetylenproduktions- und -versorgungssysteme integriert werden und dient folgenden Zwecken:

·Industrielle Acetylenproduktion

· Gasschneid- und Schweißgasversorgung

·Metallverarbeitungsanlagen

·Chemische Produktionsprozesse unter Verwendung von Acetylen

·Abfüll- und Verteilungssysteme für Acetylen

·Karbidbasierte Acetylenanlagen

·Industrielle Tankstellen, die eine kontrollierte Acetylenerzeugung erfordern

Die geeignete Generatorkapazität hängt vom tatsächlichen nachgeschalteten Gasverbrauch, dem erforderlichen Betriebsdruck, den Calciumcarbid-Eigenschaften und der beabsichtigten Gasspeicherkonfiguration ab.

Verpackung, Verladung und Lieferung

Jinding bereitet die Acetylengeneratorausrüstung entsprechend der Gerätekonfiguration, den Abmessungen und den Transportanforderungen für den Versand vor. Vor dem Versand wird die Ausrüstung überprüft, für die Verladung vorbereitet und für den Transport gesichert.

Bei Auslandsprojekten können Verpackungs- und Transportarrangements je nach Bestimmungsort, Versandart und Standortanforderungen koordiniert werden.

FAQ

1. Welche Produktionskapazität steht für den geschlossenen Acetylen-Niederdruckgenerator zur Verfügung?

Die bereitgestellten Modelldaten umfassen Acetylen-Produktionskapazitäten von 80 bis 1000 m³/h, während der angegebene technische Gesamtbereich 80 bis 1200 m³/h beträgt. Die endgültige Kapazität sollte anhand der vollständigen Jinding-Modellliste bestätigt werden.

2. Wie hoch ist der Arbeitsdruck des Acetylengenerators?

Die mitgelieferte technische Spezifikation gibt einen Arbeitsdruck von 4–6 kPa an, wodurch der Generator für Niederdruck-Acetylen-Produktionssysteme geeignet ist.

3. Warum wird eine sekundäre Reaktionsstufe verwendet?

Der Haupt- und Hilfsgenerator ermöglichen die weitere Zersetzung von Calciumcarbid nach der ersten Reaktion. Dies trägt dazu bei, die Karbidausnutzung zu verbessern und nicht umgesetztes Material zu reduzieren.

4. Wie reduziert der geschlossene Generator den Lufteintritt?

Die geschlossene Konfiguration verwendet eine versiegelte Zufuhr zusammen mit Stickstoffspülung und -austausch. Dies trägt dazu bei, die Möglichkeit zu verringern, dass während der Zufuhr und damit verbundener Vorgänge Luft in den Generator eindringt.

5. Kann die Acetylenproduktion an den Gasverbrauch angepasst werden?

Ja. Der Generator kann mit dem Gasbehälter gekoppelt werden und der Zufuhrmechanismus kann entsprechend der voreingestellten Position des Gasbehälters automatisch starten oder stoppen. Dadurch kann die Gaserzeugung auf den tatsächlichen Bedarf reagieren.

6. Welche Calciumcarbidgröße können die geschlossenen Modelle verarbeiten?

Die mitgelieferten Spezifikationen für die geschlossenen DYZF-Modelle geben eine Calciumcarbid-Spezifikation von ≤80 mm an. Die geeignete Hartmetallgröße und Vorschubanordnung sollte für das ausgewählte Modell bestätigt werden.
