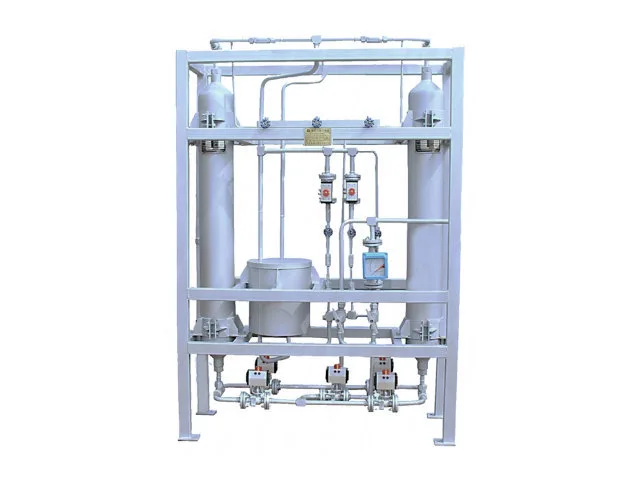

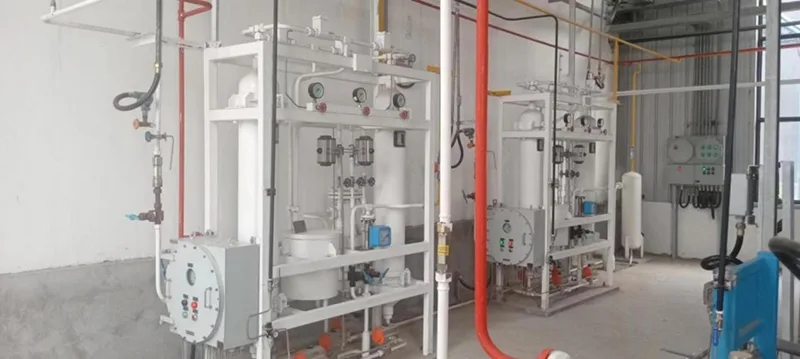

Hitzeloser regenerativer Acetylen-Hochdrucktrockner

Dieser wärmelose regenerative Acetylen-Hochdrucktrockner wurde für Hochdruck-Acetylenanwendungen entwickelt und kombiniert Molekularsiebadsorption, Regeneration, Gasrückgewinnung und automatische Steuerung in einem Prozess. Während des Betriebs wird dem Acetylen durch das Molekularsieb Feuchtigkeit entzogen. Der Regenerationsprozess stellt die Adsorptionsfähigkeit des Trocknungsmaterials wieder her, sodass die Anlage ohne regelmäßigen Austausch des Trockenmittels weiterbetrieben werden kann. Das zurückgewonnene Gas kann durch das Wasserabscheidesystem abgetrennt werden, wobei das zurückgewonnene Acetylen in den Gasbehälter zurückgeführt wird. Mithilfe einer SPS-Steuerung wird der Trocknungs- und Regenerationszyklus automatisiert, wodurch die Notwendigkeit manueller Eingriffe im Normalbetrieb verringert wird.

Technische Vorteile

Molekularsiebtrocknung mit Regeneration

Das Trocknungssystem verwendet Molekularsieb als Adsorptionsmittel. Anstatt das Trocknungsmaterial als Verbrauchsmaterial zu behandeln, das regelmäßig ausgetauscht werden muss, kann das Molekularsieb regeneriert und wieder in Betrieb genommen werden. Dies reduziert den routinemäßigen Materialtransport und hilft, die langfristigen Betriebskosten zu senken.

Automatische Trocknung und Regeneration

Das SPS-Steuerungssystem verwaltet den Betriebszyklus des Trockners, einschließlich des Trocknungs- und Regenerationsprozesses. Bei kontinuierlich betriebenen Acetylenanlagen trägt dies dazu bei, manuelles Schalten zu reduzieren und den täglichen Gerätebetrieb zu vereinfachen.

Reduzierter Acetylenverlust

Während des Rückgewinnungsprozesses werden das Gas und die abgetrennte Feuchtigkeit durch das Wasserabscheidesystem geleitet. Das zurückgewonnene Gas kann zum Gasbehälter zurückgeführt werden und muss nicht einfach abgelassen werden, was dazu beiträgt, den Acetylenverlust während des Trocknerbetriebs zu reduzieren.

Längere Lebensdauer des Trocknungsmediums

Da das Molekularsieb für die wiederholte Verwendung regeneriert wird, vermeidet das System den häufigen Austausch des Trockenmittels, der mit herkömmlichen Trocknungsmethoden verbunden ist. Dies kann den Wartungsaufwand und die Kosten für Ersatzmaterialien im Laufe der Zeit reduzieren.

Keine kontinuierliche Abgasentladung

Der wärmelose regenerative Acetylen-Hochdrucktrockner ist so konzipiert, dass während des normalen Regenerations- und Rückgewinnungsbetriebs keine kontinuierlichen Abgasemissionen entstehen. Dies unterstützt einen saubereren Betriebsprozess und reduziert unnötige Gasentladungen.

Sicherheitsleistung für Hochdruck-Acetylen-Anwendungen

Acetylen-Trocknungsanlagen sind Teil eines größeren Gashandhabungssystems, daher sind die drucktragenden Komponenten und die Sicherheitskonfiguration der Rohrleitung wichtige Überlegungen.

Die Adsorptionsbehälter und zugehörigen Rohrleitungen sind gemäß den geltenden Grenzdruckanforderungen für die Acetylenzersetzung ausgelegt. Dies bietet eine Sicherheitsgrundlage für die im Trocknungsprozess eingesetzten druckführenden Teile.

Zwischen einzelnen Anlagenteilen und Rohrleitungen können Sicherheitsbauteile wie Rückschlagventile, Absperrventile, Flammensperren und Sicherheitsventile angeordnet werden. Diese Geräte unterstützen den kontrollierten Gasfluss, die Isolierung, die Rückflussverhinderung und den Druckschutz im System.

Die Ableitung der Abfallflüssigkeit erfolgt drucklos, wodurch eine unnötige Druckableitung während des Betriebs vermieden wird. Zusammen mit der automatisierten SPS-Steuerung reduziert dies die Anzahl der manuellen Vorgänge rund um den Trocknungs- und Regenerationsprozess.

Warum sollten Sie sich für die regenerative Molekularsiebtrocknung entscheiden?

FAQ

Was ist der Hauptzweck eines wärmelosen regenerativen Acetylen-Hochdrucktrockners?

Seine Hauptfunktion besteht darin, Feuchtigkeit aus Acetylen in Hochdruck-Gashandhabungssystemen zu entfernen. Der Trockner wird im Allgemeinen vor nachgelagerten Prozessen eingesetzt, bei denen die Feuchtigkeitskontrolle für den Gerätebetrieb oder die Gashandhabungsanforderungen wichtig ist.

Muss das Molekularsieb häufig ausgetauscht werden?

Das Molekularsieb ist so konzipiert, dass es regeneriert und wiederverwendet werden kann. Unter normalen Betriebsbedingungen wird dadurch der häufige Materialaustausch vermieden, der bei herkömmlichen Calciumchlorid-Trocknungssystemen auftritt.

Wie funktioniert der Prozess der wärmelosen Regeneration?

Das System nutzt einen automatischen Regenerationszyklus, um die Adsorptionskapazität des Molekularsiebs wiederherzustellen. Die SPS-Steuerung verwaltet den Trocknungs- und Regenerationsprozess entsprechend dem Betriebsprogramm der Anlage.

Geht bei der Regeneration Acetylen verloren?

Das System umfasst Gasrückgewinnungs- und Wasserabscheidungseinrichtungen. Das zurückgewonnene Gas kann zum Gasbehälter zurückgeleitet werden, wodurch unnötige Acetylenverluste während des Betriebs reduziert werden.

Welche Sicherheitsvorrichtungen sind im System enthalten?

Abhängig von der Gerätekonfiguration kann das System Rückschlagventile, Absperrventile, Flammensperren und Sicherheitsventile zwischen Geräteabschnitten und Rohrleitungen umfassen, um den sicheren Betrieb des Acetylentrocknungsprozesses zu unterstützen.

Kann der Trockner automatisch arbeiten?

Ja. Das SPS-Steuerungssystem wird verwendet, um den Trocknungs- und Regenerationszyklus zu automatisieren und so den manuellen Betrieb zu reduzieren, der bei normaler Gerätenutzung erforderlich ist.

Welche Informationen sollten vor der Auswahl der Ausrüstung bereitgestellt werden?

Für die Auswahl der Ausrüstung und die technische Konfiguration sollten Käufer Informationen wie Acetylendurchflussrate, Betriebsdruck, Zustand des Einlassgases, erforderliche Trocknungsleistung, Anforderungen an nachgelagerte Prozesse und andere relevante Projektbedingungen bereitstellen.

Kann Jinding technischen Support für den gesamten Acetylenprozess leisten?

Jinding stellt Industriekompressoren und Acetylen-Produktionsanlagen her und kann technische Unterstützung in den Bereichen Geräteauswahl, technisches Design, Herstellung, Installation und Inbetriebnahme, Betriebs- und Wartungsschulung, Fernunterstützung, Vor-Ort-Service, Gerätewartung und Ersatzteilversorgung entsprechend den Projektanforderungen leisten.
