Bei der Spezialgasverdichtung kommt es nicht nur auf den erforderlichen Ausgangsdruck an. Gasverschmutzung, Leckagen, Membranermüdung, Ventilverschleiß und die Stabilität des Hydrauliksystems können sich direkt auf die Produktion auswirken. Der GV3-Membrankompressor erfüllt diese Betriebsanforderungen durch Membranisolierung, eine geschlossene Kompressionskammer, einen optimierten Membranhohlraum und eine unabhängige Ölpumpenstation. Die V-förmige Struktur bietet außerdem eine kompakte Anordnung für die industrielle Installation und Wartung.
Bei giftigen, brennbaren, explosiven oder korrosiven Gasen ist eine wirksame Gaseindämmung ein wichtiger Gesichtspunkt bei der Kompressorauswahl.
Der GV3-Membrankompressor verwendet eine Membran zwischen der Gaskammer und dem hydraulischen Antriebssystem. Zylinderkopf und Membran bilden die Kompressionskammer und trennen im Normalbetrieb das Prozessgas vom Ölzylinder und Kurbelgehäuse.
Die Membran fungiert als bewegliches Dichtelement zwischen Gas- und Hydraulikseite. Dieses Design trägt dazu bei, den direkten Kontakt zwischen dem Prozessgas und dem mechanischen Antriebssystem zu begrenzen. Die endgültige Materialauswahl und die Dichtungsanordnung müssen anhand der Gaszusammensetzung, des Betriebsdrucks, der Temperatur und der chemischen Verträglichkeit bewertet werden.
Der GV3 verwendet ein optimiertes Membranhohlraumprofil, das auf die Hin- und Herbewegung der Membran abgestimmt ist und die volumetrische Effizienz unterstützt. Die Hohlraumgeometrie beeinflusst den Gasfluss innerhalb der Kompressionskammer und die Betriebsbedingungen der Membran.
Die Lebensdauer von Membranen und Gasventilen hängt von den tatsächlichen Betriebsbedingungen ab, einschließlich Gaszusammensetzung, Druckverhältnis, Temperatur, Betriebsfrequenz und kumulierten Betriebsstunden. Wichtig für die langfristige Leistungsfähigkeit sind die richtige Modellauswahl, der Betrieb innerhalb der vorgegebenen Grenzen und die regelmäßige Wartung.

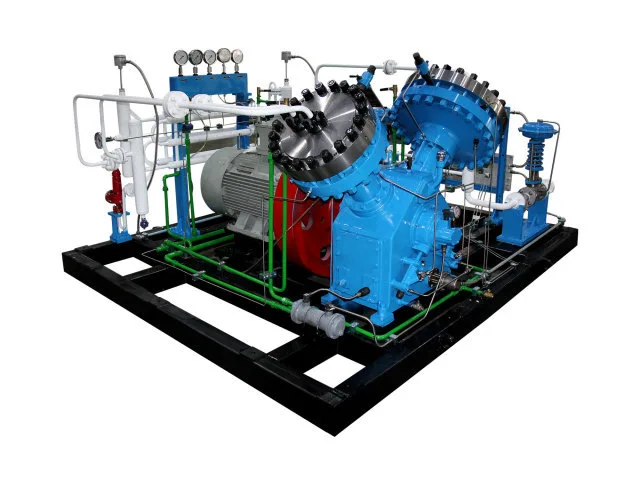

Der GV3 verfügt über eine V-förmige Strukturanordnung, die eine kompakte Geräteanordnung und einen ausgewogenen mechanischen Betrieb ermöglichen soll. Bei der Integration des Kompressors in ein Industriegassystem sollten dessen Gesamtabmessungen und Anschlussanordnung berücksichtigt werden.
Die Hydraulikstation, der Gaskompressionsabschnitt und das mechanische Antriebssystem erfüllen unterschiedliche Funktionen innerhalb der Anlage. Diese Anordnung hilft bei der Organisation von Inspektions- und Wartungsaktivitäten, obwohl die Zugangsanforderungen von der spezifischen Konfiguration abhängen.
Überprüfen Sie vor der Installation die Geräteabmessungen, die Leitungsrichtung, die Kühlwasseranschlüsse, die Stromversorgung und den Wartungsabstand. Bei der Layoutplanung sollten auch die Verkehrsanbindung, die Fundamentanforderungen und die Betriebsbedingungen vor Ort überprüft werden.
Der Motor treibt die Kurbelwelle über den Übertragungsmechanismus an. Die Kurbelwelle und die Pleuelstange wandeln die Drehbewegung in eine Hin- und Herbewegung des Kolbens im Ölzylinder um.
Der resultierende hydraulische Druck überträgt Kraft auf die Membran und bewirkt, dass sie sich innerhalb der Gaskammer bewegt. Beim Saughub tritt Gas durch das Einlassventil ein. Beim Kompressionshub verkleinert die Membran das Kammervolumen und erhöht den Gasdruck. Wenn die erforderlichen Entladungsbedingungen erreicht sind, öffnet das Auslassventil und das komprimierte Gas verlässt die Kammer.
Das hydraulische Ölkompensationssystem hält das für die Membranbewegung erforderliche Ölvolumen entsprechend der Gerätekonstruktion aufrecht.
Motor → Kurbelwelle → Pleuel → Ölzylinderkolben → Hydrauliköl → Membran → Gaskompression
Die folgenden Konfigurationsdetails beschreiben das angegebene GV3-Setup. Überprüfen Sie vor der Bestellung die endgültigen Parameter anhand des ausgewählten Modells und des technischen Datenblatts.
Zu den typischen Anwendungsbereichen gehören hochreine Gaskompression, Spezialgasverarbeitung, Gasrückgewinnung und -recycling, chemische Prozesssysteme, Labor- und Forschungsgeräte sowie energiebezogene Gassysteme. Die Eignung für ein bestimmtes Gas hängt von seinen Eigenschaften, der erforderlichen Durchflussrate, den Einlassbedingungen, dem Auslassdruck und der zugelassenen Konfiguration des Kompressors ab.
Für die Modellauswahl und Angebotserstellung geben Sie bitte folgende Informationen an:
Diese Details helfen dabei, eine geeignete Konfiguration basierend auf dem gesamten Betriebspunkt und nicht nur auf Druck oder Durchflussrate zu bestimmen.
