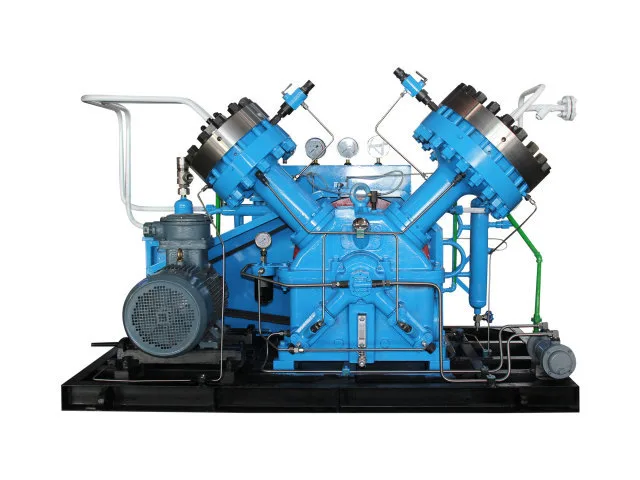

Der GV2-Membrankompressor verwendet eine Kompressionskonfiguration der Stufe 2, um einen größeren Druckanstieg innerhalb einer kompakten Geräteanordnung zu unterstützen. Seine V-förmige Strukturanordnung verbessert das mechanische Gleichgewicht während des Betriebs und trägt dazu bei, dass der Kompressor im Vergleich zu weniger ausgewogenen Kolbenkonfigurationen eine gleichmäßigere Bewegung und weniger Vibrationen aufrechterhält.
Die Ausrüstung ist für den Umgang mit hochreinen Gasen, Inertgasen, brennbaren und explosiven Gasen, giftigen Gasen und anderen speziellen Prozessgasen geeignet. Die zirkulierende Wasserkühlung unterstützt das Wärmemanagement während der Kompression, während die elektrische 380-V-Konfiguration die üblichen industriellen Stromanforderungen erfüllt.
Der GV2-Membrankompressor verwendet eine flexible Membran, um die Gaskompressionskammer vom ölbetriebenen Mechanismus zu trennen.
Während des Betriebs treibt der Motor die Kurbelwelle und den Verbindungsmechanismus an, die die mechanische Bewegung auf das Hydrauliksystem übertragen. Änderungen im Hydrauliköldruck bewegen die Membran hin und her und erzeugen aufeinanderfolgende Saug- und Kompressionszyklen. Die Einlass- und Auslassventile regulieren den Gasfluss durch die Kammer.
Die Membran bildet eine physikalische Barriere zwischen dem Prozessgas und dem geschmierten Antriebsmechanismus und verhindert so den direkten Kontakt zwischen dem Druckgas und dem Schmieröl unter normalen Betriebsbedingungen. Diese Konstruktion trägt dazu bei, das Risiko einer Ölverunreinigung zu minimieren und macht den Kompressor für Anwendungen geeignet, bei denen Gasreinheit und -eindämmung wichtig sind. Die endgültige Eignung hängt von den Gaseigenschaften, der Materialverträglichkeit und den spezifizierten Betriebsbedingungen ab.
Der GV2-Membrankompressor verfügt über ein unabhängiges Ölversorgungssystem, um einen stabilen hydraulischen Betrieb zu unterstützen.
Die Ölpumpstation versorgt das Kompressorsystem kontrolliert mit Hydrauliköl und trägt so dazu bei, die für die Membranbewegung erforderlichen Druckbedingungen aufrechtzuerhalten. Das Schmiersystem ist darauf ausgelegt, einen stabilen Öldruck und kontinuierlich gekühltes Schmieröl für die mechanischen Komponenten und den Ölzylinder bereitzustellen.
Überschüssiges Öl wird reguliert und durch das System zurückgeführt, wodurch ein kontrollierter Betrieb während des gesamten Kompressionszyklus unterstützt wird.
Das Ölsystem arbeitet getrennt vom Druckgasweg und trägt so dazu bei, die Isolierung zwischen dem Prozessmedium und den mechanischen Antriebskomponenten aufrechtzuerhalten.
Die Membran trennt die Gaskammer vom geschmierten mechanischen System und verhindert so den direkten Kontakt zwischen dem Druckgas und dem Schmieröl.
Die geschlossene Gaskammerstruktur eignet sich für Prozessanwendungen mit Gasen, die eine kontrollierte Eindämmung erfordern.
Die V-förmige Anordnung verbessert die Betriebsbalance und unterstützt eine stabile Kompressorbewegung.
Die strukturelle Konfiguration sorgt für ein praktisches Gleichgewicht zwischen Komprimierungsfähigkeit und Gerätestellfläche.
Eine unabhängige Ölpumpstation sorgt für stabile Druckverhältnisse für das Membranantriebssystem.
Das Kühlsystem unterstützt das Wärmemanagement während der Gasverdichtung und sorgt für stabile Betriebsbedingungen.
Der GV2-Membrankompressor kann in Industriegassystemen eingesetzt werden, in denen Gasreinheit und kontrollierte Kompression wichtig sind. Seine durch Membranen getrennte Kompressionskammer trägt dazu bei, den direkten Kontakt zwischen dem Prozessgas und dem Schmieröl zu verhindern.
Bei Spezialgasen und hochreinen Gasanwendungen ist die Kontaminationskontrolle oft ein entscheidender Kaufaspekt. Durch den isolierten Gasweg eignet sich die GV2-Serie für Prozesse, die eine saubere und kontrollierte Gaskompression erfordern.
Bei chemischen Verarbeitungsvorgängen können Gase mit besonderen physikalischen oder chemischen Eigenschaften beteiligt sein. Abhängig vom Medium und den Betriebsbedingungen kann die Kompressorkonfiguration hinsichtlich der Anforderungen an Druck, Durchflussrate und Materialkompatibilität bewertet werden.
Beim Umgang mit brennbaren, explosiven, giftigen oder gesundheitsschädlichen Gasen ist eine zuverlässige Abdichtung besonders wichtig. Die geschlossene Membrankompressionskammer bietet eine geeignete Lösung für Anwendungen, die eine kontrollierte Gaseindämmung erfordern.
Die GV2-Serie kann auch Gaskompressionsprozesse in energiebezogenen Anwendungen und Gasrückgewinnungssystemen unterstützen. Je nach Eingangsdruck, Ausgangsdruck und erforderlichem Durchfluss können unterschiedliche Betriebsbedingungen angepasst werden.
Labore, Forschungseinrichtungen und fortgeschrittene Industrieprojekte benötigen möglicherweise Kompressionsausrüstung für seltene, wertvolle oder Spezialgase. Das saubere Kompressionsprinzip eines Membrankompressors macht die GV2-Serie zu einer geeigneten Option für Anwendungen, bei denen die Gasqualität aufrechterhalten werden muss.
Die GV2-Serie kann für hochreine Gase, Inertgase, brennbare und explosive Gase, giftige Gase und andere Spezialgase konfiguriert werden. Die endgültige Konfiguration hängt von den physikalischen und chemischen Eigenschaften des jeweiligen Mediums ab.
Es besteht kein direkter Kontakt zwischen dem komprimierten Gas und dem geschmierten Kompressionsmechanismus. Die Membran trennt die Gaskammer vom ölbetriebenen System.
Die V-förmige Anordnung trägt zur Verbesserung des mechanischen Gleichgewichts während des reziproken Betriebs bei und sorgt für eine gleichmäßigere und stabilere Geräteleistung.
Der Kompressor erhöht den Gasdruck über zwei Kompressionsstufen, anstatt den gesamten Druckanstieg in einer einzigen Stufe abzuschließen. Dies sorgt für einen kontrollierteren Kompressionsprozess für geeignete Betriebsbedingungen.
Bitte geben Sie den Ansaugdruck, die Ansaugtemperatur, den erforderlichen Abgasdruck, den Volumenstrom, das komprimierte Medium und eventuelle besondere Betriebsanforderungen an. Für Sondergase sollten auch Daten zur Zusammensetzung sowie zu den physikalischen und chemischen Eigenschaften angegeben werden.
Ja. Die Auswahl des Kompressors kann an das tatsächliche Gasmedium, den Druckbereich, den Durchflussbedarf und die Prozessbedingungen angepasst werden. Auch die Materialauswahl und die damit verbundenen Systemkonfigurationen können je nach Anwendung bewertet werden.
