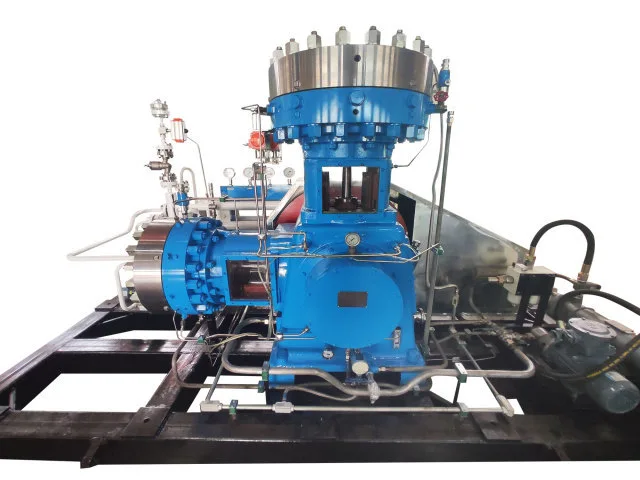

GL4 Membrankompressor

Der GL4-Membrankompressor kombiniert einen L-förmigen mechanischen Aufbau mit Membran-Gastrennungstechnologie. Der motorbetriebene Kurbelmechanismus überträgt hydraulischen Druck auf die Membran, sodass das Gas in einer abgedichteten Kammer ohne direkten Kontakt mit Schmieröl komprimiert werden kann. Im Vergleich zu herkömmlichen Kolbenkompressionsanordnungen sorgt die L-förmige Konfiguration für eine verbesserte Leistungsbalance und einen gleichmäßigeren Betrieb, wodurch sich der Kompressor für die kontinuierliche industrielle Gaskomprimierung eignet, bei der Betriebsstabilität und Gasreinheit wichtig sind.

L-förmige Struktur für stabile Kompression

Das Hauptstrukturmerkmal des GL4-Membrankompressors ist seine L-förmige Zylinderanordnung. Diese Konfiguration kombiniert die Betriebseigenschaften vertikaler und horizontaler Strukturen und trägt zur Verbesserung des mechanischen Gleichgewichts während des Hin- und Herbewegungsbetriebs bei.

Für industrielle Anwender bedeutet dies, dass der Kompressor nicht nur auf Druck- und Durchflussanforderungen ausgelegt ist. Bei der Auswahl der GL4-Serie für ein Gaskompressionssystem werden auch stabile Bewegungen, ausgewogene mechanische Belastung und ein reibungsloserer Betrieb berücksichtigt.

Zweistufiges Kompressionsdesign

Die GL4-Serie verwendet eine zweistufige Kompressionsstruktur. Das Gas wird schrittweise komprimiert, anstatt den gesamten Druckanstieg in einer einzigen Kompressionsstufe abzuschließen.

Diese Anordnung unterstützt Anwendungen, bei denen Druckanforderungen und Gaseigenschaften gemeinsam berücksichtigt werden müssen. Die endgültige Konfiguration kann je nach Saugdruck, Auslassdruck, erforderlichem Volumenstrom, Gasmedium und Betriebsbedingungen ausgewählt werden.

So funktioniert der GL4

Der Elektromotor treibt die Kurbelwelle über das Getriebesystem an. Die Kurbelwelle wandelt die Drehbewegung in die Hin- und Herbewegung des Kolbens im Hydraulikölzylinder um.

Während sich der Kolben bewegt, überträgt Hydrauliköl Druck auf die Membran, wodurch diese sich hin und her bewegt. Durch die Membranbewegung verändert sich das Volumen der Gaskammer. Beim Saughub tritt Gas durch das Einlassventil ein. Während des Kompressionshubs verringert sich das Kammervolumen und der Gasdruck steigt. Sobald der erforderliche Druck erreicht ist, öffnet sich das Auslassventil und das komprimierte Gas verlässt die Kammer.

Ein Ausgleichsölsystem hält während des Betriebs das erforderliche Hydraulikölvolumen aufrecht. Überschüssiges Öl wird reguliert und über das Druckregelsystem zurückgeführt, sodass die Membran während des Kompressionszyklus je nach Bedarf gegen den Zylinderkopf drücken kann.

Ölfreie Gaskompressionskammer

Das Druckgas ist durch die Membran physikalisch vom Hydrauliköl getrennt.

Diese Trennung ist einer der Hauptgründe, warum Membrankompressoren für Gase eingesetzt werden, die eine Verunreinigung durch Schmieröl nicht vertragen. Das Prozessgas verbleibt in der abgedichteten Kompressionskammer und kommt nicht direkt mit den geschmierten Antriebskomponenten in Kontakt.

Die geschlossene Zylinderkammer unterstützt zudem eine zuverlässige Dichtleistung, was besonders wichtig beim Umgang mit hochreinen Gasen, giftigen Gasen, brennbaren Gasen, korrosiven Gasen und anderen Spezialmedien ist.

Geeignete komprimierte Gase

Der GL4-Membrankompressor kann für folgende Anwendungen konfiguriert werden:

· Hochreine Gase

· Inerte Gase

· Brennbare und explosive Gase

· Giftige und schädliche Gase

· Ätzende Gase

· Seltene und wertvolle Gase

· Andere spezielle Industriegase

Hauptbetriebskonfiguration

Anwendungen für Industriegassysteme

Technischer Support von der Auswahl bis zum Betrieb

Jinding bietet technische Unterstützung während des gesamten Ausrüstungslieferungsprozesses, einschließlich Kompressorauswahl, technische Beratung, Ausrüstungsherstellung, Installations- und Inbetriebnahmeunterstützung, Betriebs- und Wartungsschulung, technische Fernunterstützung, Vor-Ort-Service, Ausrüstungswartung, Reparatur und Ersatzteilversorgung.

Bei internationalen Industrieprojekten kann das technische Team während der Geräteauswahl und des Betriebs aus der Ferne mit Kunden kommunizieren.

FAQ

Was ist der Hauptunterschied zwischen dem GL4-Membrankompressor und einem herkömmlichen Kompressor?

Der Hauptunterschied besteht darin, dass die Membran das Druckgas vom geschmierten hydraulischen Antriebssystem trennt. Das Gas kommt während der Kompression nicht direkt mit dem Schmieröl in Kontakt.

Warum verwendet die GL4-Serie eine L-förmige Struktur?

Die L-förmige Zylinderanordnung soll die Leistungsbalance und den Laufruhe verbessern, indem sie die Eigenschaften vertikaler und horizontaler Kompressoranordnungen kombiniert.

Ist die GL4-Serie für brennbare oder giftige Gase geeignet?

Es kann für brennbare, explosive, giftige und andere Spezialgase konfiguriert werden. Die tatsächliche Kompressorkonfiguration sollte entsprechend den spezifischen Gaseigenschaften und Betriebsbedingungen bestimmt werden.

Verwendet die GL4-Serie Wasserkühlung?

Ja. Die für diese Serie standardmäßig vorgesehene Kühlmethode ist die Umlaufwasserkühlung.

Kann Jinding nach der Lieferung technischen Support leisten?

Ja. Jinding bietet technische Beratung, Fernunterstützung, Wartungsunterstützung, Schulungen, technischen Service vor Ort bei Bedarf, Gerätereparatur und Ersatzteilunterstützung.
